Logo分子化的效果

本文轉載於雜誌 3D USER 電腦繪圖期刊，2005 年 7 月號

作者：楊繼華
Page:1-1

適用版本: particleIllusion2+

particleIllusion 除了可以製作影片當中超炫的特效外，還可以利用其分子效果，製作出相當有特色的片頭動畫。在本文中主要是說明 Color from layer 分子效果與關鍵畫格的應用，這是一個分子的顏色，與背景交互作用的效果。

下載本範例作品、工作檔案與素材 ill24_logo.zip (約 1.1MB)

　
首先製作出發射器經過背景影像，根據背景影像的顏色產生分子的顏色。

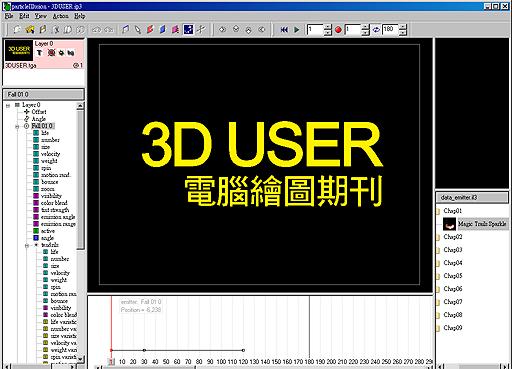

1. 在圖層視窗區設定背景影像。這張影像檔案可以是具有 Alpha Channel 的 Targa 檔案，或是素色背景的影像檔案，再利用 particleIllusion 的透明度工具為影像做去背功能，如圖 1。


圖 1: 設定背景影像

　
2. 在畫格第 30 格時，在舞台的左側加入一個 Emitter: Fall 01，並在畫格 120 時，移動至舞台的右側。這組 Emitter 是具有將背景影像分子化的效果，在未更改任何設定值之下效果如圖 2。在第 30 格加入，是為了可以將畫面維持靜止一段時間。

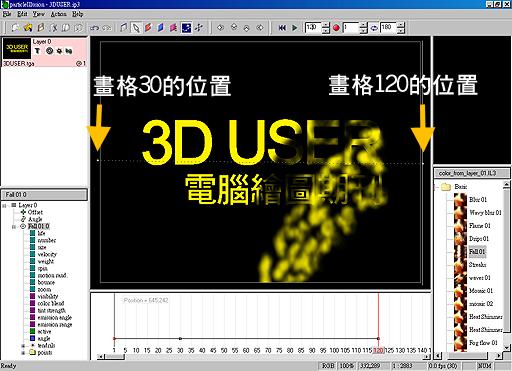

圖 2: 畫格 120 時的效果

　

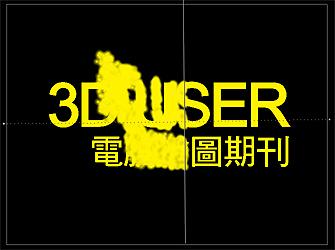

3. 調整 Emitter: Fall 01 的分子 tendrils 的屬性數值，調整後第 60 格的畫面如圖 3。
  • weight 為  -6，令分子有些微的往上飄起。
  • size 為 10 % 左右。
  • number 為 1200% 左右，分子的數量可以視情況調整
  • velocity 為 150% 左右
  • motion rand. 為 40% 左右


圖 3: 調整後畫格 60 的效果

　
4. 在上圖的畫面中，可發現有些黑色的分子影像蹤影，這是因為背景影像的底色是黑色的，所以會有黑色的分子，但這不是我們所需要的效果。若是黑分子的效果不太明顯的話，調整背景顏色就可以看的比較明顯。所以從 Emitter Properties 對話方塊內的 Particles 標籤，調整分子 tendrils 的 Color，在 Transparency 相關的設定中，選擇 Get Transparency from layer，如圖 4。

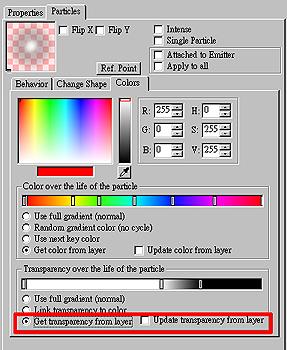

圖 4: 核取 Get Transparency from layer

　

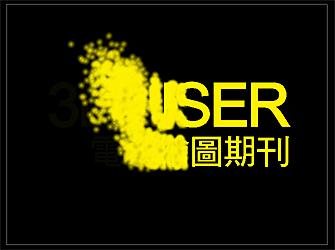

5. 完成修改 tendrils 的 Color 參數後效果如圖 5，背景圖透明的地方，將不會產生分子，所以黑色的分子將不會再有了。

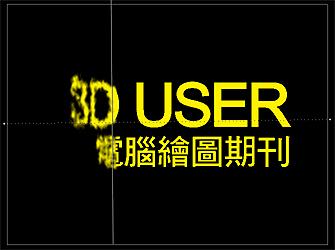

圖 5: 修改後畫格 80 的效果

　
此時在畫面上，發現背景影像依然存在，我們希望是當 emitter 向右移動時，背景影像文字會被分子化消失不見，但是目前並不然。因此我們必須利用一個 emitter來遮住背景文字。

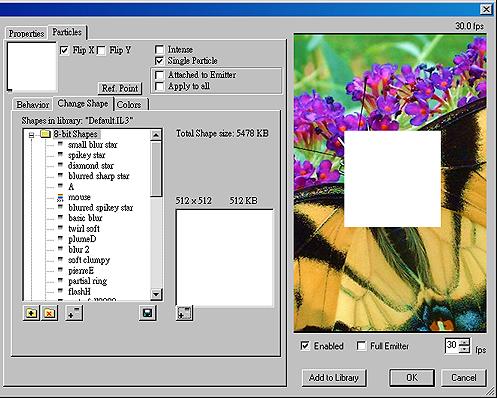

6. 在畫格第 30 格時加入一個 Emitter: Mouse，主要是因為這個 Emitter 是 Single Particle。並從 Emitter Properties 對話方塊 Particles 標籤，Change Shape 標籤將其分子影像更換為預先製作好的 square.tga 圖檔，圖檔內容是一張正方形尺寸為 512*512 pixel 的影像，如圖 6。


圖 6: 更改分子影像為 square.tga

　

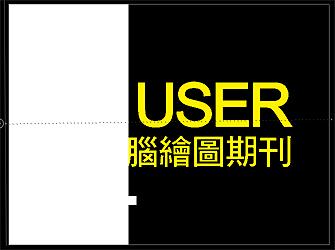

7. 在第 30 格畫格的位置，將 Emitter: Mouse 放大，使尺寸足夠遮住背景影像，如圖 7。為讓讀者能夠明瞭該 Emitter 的作用，所以先暫時維持分子為白色的影像，顏色暫不進行調整。

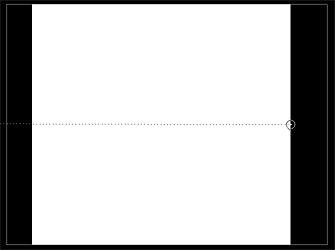

圖 7: 放大分子的尺寸，使其能夠遮蓋住背景影像

　

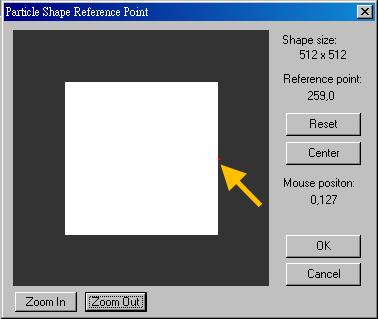

8. 這個 Emitter 的影像尺寸較大，Emitter 的位置與影像的邊緣有一段距離，為了調整關鍵畫格時對位置比較方便，所以 Emitter Properties 對話方塊的 Particle 的 Reference Point 調整至畫面的右側，如圖 8。


圖 8: 箭頭處為 Reference Point 的位置

　
9. 在畫格第 120 格時，我們還是必須將這 square.tga 的 Emitter 移動至適當的位置，來遮住背景圖，如圖 9。您可能必須注意一下，畫格 30~120 這段期間，二個 Emitter 間必須保持固定的距離，這樣畫面才會比較自然。


圖 9: 再畫格 120 的時後，完全遮蓋住背景影像

　
10. 目前工作區中有二組 Emitter，其中 Mouse 這組 Emitter 白色的影像，在 Emitter: Fall 01 的上方，因此遮住了 Emitter: Fall 01 工作區，所以分子影像都看不到，因此必須將 Emitter: Mouse 移至下方，在階層視窗中拖曳 Emitter: Mouse 至 Emitter: Fall 01 下方，即可改變二個 Emitter 的位階。如圖 10，畫面第 80 格的影像，Fall 01 的分子效果就顯示出來了。

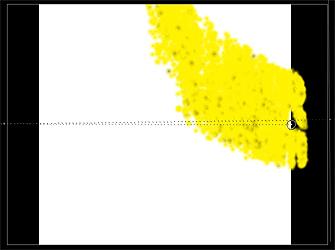

圖 10: 二個 Emitter 位階對調後，畫格 80 的效果

　

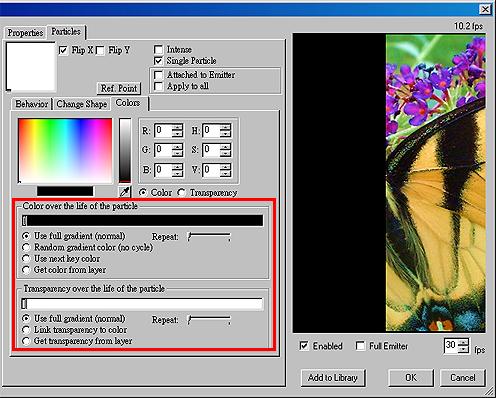

11. 接下來是調整 Emitter: Mouse 變為黑色的分子，以遮住背景的影像。在 Emitter Properties 對話方塊 Particles 標籤中，mouse 的 Color 標籤中，顏色 (Color) 與透明度 (Transparency) 均選擇 Use full gradient (normal) 的設定，但是 Color 選擇為黑色 (與背景影像的顏色一致)，Transparency 選擇為白色，如圖 11。


圖 11: 針對 Emitter: Mouse 設定其言色變為黑色，如預覽區所示

　

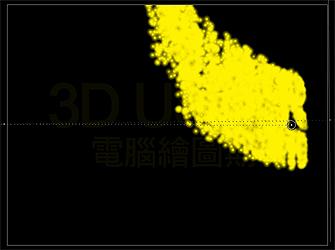

12. 設定完成後，畫格第 80 格的畫面，此時 Emitter: Mouse 已經發揮作用，將背景影像遮住了，如圖 12。


圖 12: 畫格 80 的效果

　
13. 會發現啟用 Motion Blur 後 emitter 的分子效果會有點透明，如圖 13。

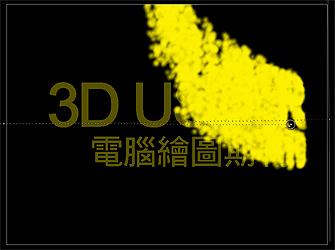

圖 13: 啟用 Motion Blur 後效果有點透明

　
14. 因此在 Emitter Properties 對話方塊內選擇分子 mouse 進行複製 (Copy Selected Particle Type)，複製約 1-2 次，如圖 14。
圖 14: 複製分子數次 圖 15: 完成後的效果

15. 完成後的效果如圖 15。

　
16. 若是覺得分子的效果需要調整的話，可以調整 Emitter: Fall 01 的參數，使效果更接近需要，圖 16 的效果為調整 Fall 01 分子 tendrils 的 weight= -12， motion rand=150。

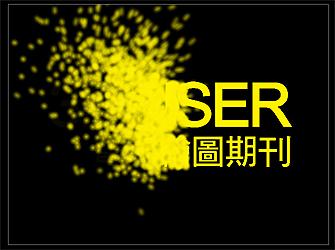

圖 16: 調整後的效果

　
在 particleIllusion 中並沒有如剪輯軟體一般過場的效果，但是巧妙的運用 Emitter 也可以達到相當理想的效果。當您想要遮蓋住影片中的任何物體，都可以映用這樣的效果喔!!
　
