NURBS 臉部試作(完)作者:映心塵 |
|
| Page:4-4 |
適用版本:trueSpace5+ |
|
|
|

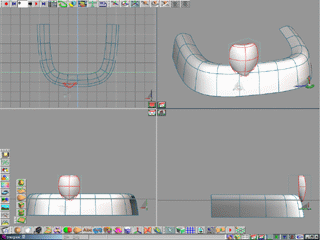

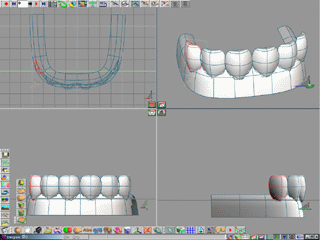

| 牙齒和牙齦也是使用諸多 NURBS 工具拉出來的,如圖(pic32)和(pic33)所示,一般來講,筆者會建議大家另外開一個新的場景來製作這些物件!
我們先製作牙齦和一顆牙齒,然後複製他們,就完成牙齒模型了,如圖(pic32)和(pic33)所示!

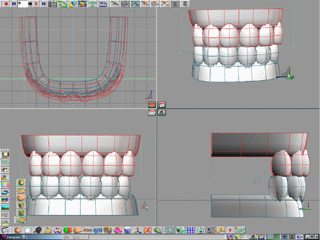

複製一份鏡射它,使之變成上排的牙齒,將它稍微放大一些,如圖(pic34)所示!

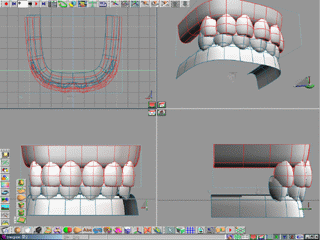

並將上排的牙齒稍微往外和往下一些,如圖(pic35)所示,然後將牙齒存成物件格式!

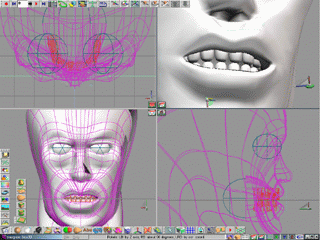

我們將另外製作完成的牙齒叫入場景中調整大小並置入口腔當中,如圖(pic36)所示!

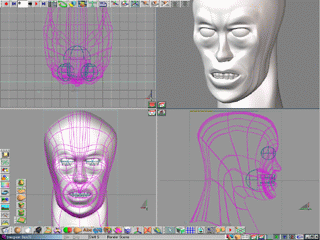

圖(pic37)是完成圖,圖中右上角視景是初步 Render 的效果.

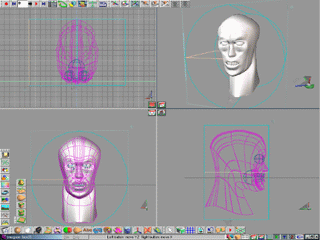

Truespace 5 已經將 UV Tools 外掛工具附在按裝後的路徑當中,使用者可以自行找到並開啟它,除了調整貼圖之外,它另外將 UV Rip 的功能整合在 UV Tools 裡邊了,正好我們可以利用這個十分好用的工具來製作更精確的貼圖,而且它還能將使用 NURBS 製作的模型之 UV 結構圖給抓出來存成圖檔,真是令人意想不到的好用!! 那麼我們就來看看如何將 UV 結構圖給抓出來吧! 首先,我們先將頭部設定一下貼圖方式,筆者選擇的是柱狀貼圖,由於模型的製作方式不同,所以一開始有點不是我們希望的貼圖位置,如圖(pic38)所示.

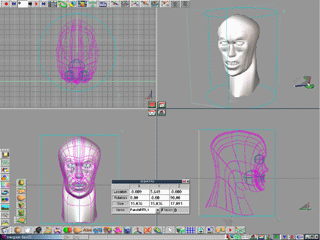

所以我們先將貼圖框調整到我們預期的位置,如圖(pic39)所示.

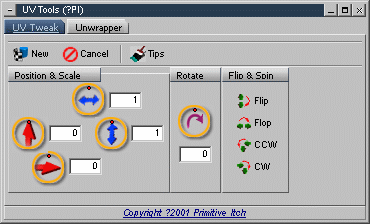

然後我們開啟 UV Tools 外掛,如圖(pic40)所示,我們可以看到它包含兩個主要功能,一是 UV Tweak ,為調整貼圖尺寸功能,另外則是 UVwrapper ,也就是抓UV 結構圖的功能...

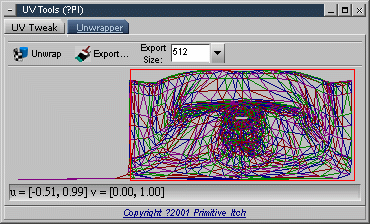

我們選擇UVwrapper 功能,這時還看不到任何結構圖,所以再按下 Unwarp 這時 UV 結構圖就出了,如圖(pic41)所示,它還會因為貼圖的方式而顯示相對應的 UV 結構,相當好用! Export.... 則是將它存成圖形檔案, Export Size 則是輸出尺寸大小!

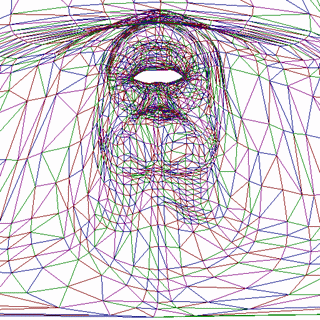

圖(pic41)則是抓出來的圖形,我們可以使用具備圖層功能的軟體,如 Photoshop 和 Paint Shop Pro 等之影像處理軟體來將它製作成臉部貼圖,然後再貼回去!
結論就單一物件而言,NURBS 系統相當好用,簡直就是棒極了!所以筆者認為它還是有其存在的價值,NURBS 工具雖然還有很多 BUG 和欠缺的功能,但仍然可以讓我們為 Truespace 往後的發展感到樂觀,所以,大家加油吧!! 後記:筆者原先的兩個網頁空間已經掛了,雖然沒被砍,但也不能更新,除非我付錢,這大概是他們沒砍我網站的原因吧?我的 HiNet 帳號也取消了,Email 目前還能用一個月左右,我就快變成隱形人了,剛申請的兩個網站上傳檔案的功能也很差,不得不放棄網站的建構,如果大家有事要聯絡我,請到仕冶資訊的討論區留一下訊息,因為它是我每天必看的討論區之一!! 映心塵 2001 9.10
|
|
|
|
|
|
