半實體半線條的效果 - 1

作者：仕冶資訊技術服務小組
Page:1-1

適用版本: trueSpace4+

本範例概念來自 Matthew Bennett 所著文章，原作使用 trueSpace4 + Paint Shop Pro5

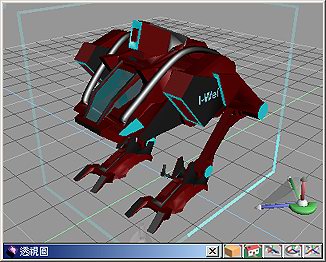

1. 本範例的工作場景，如圖 1。在開始本範例之前必須準備二張著色的檔案，其角度必須完全的相同，背景顏色與尺寸也必須相同，本例中背景顏色為黑色，尺寸為 400 x 300，本處都輸出為 Targa *.tga 檔。


圖 1: trueSpace 工作場景

　

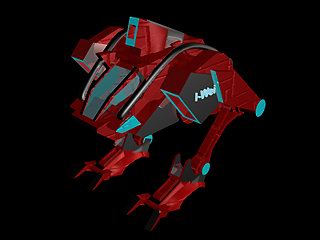

2. 第一張影像: 正常的著色輸出影像，如圖 2。
圖 2: 著色輸出-高畫質 圖 2: 著色輸出-框線效果 (隱藏線)

　

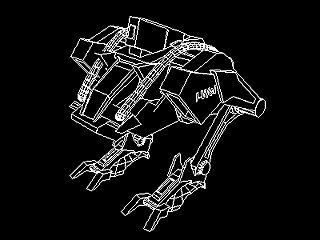

3. 第二張影像: 著色成框線，如圖 3a，幾個小調整如下:
  • 先調整框線的顏色。從功能表檔案->顯示選項，可開啟顯示選項面板中設定選取物件的顏色為白色。由物件繪製模式的工具上按下滑鼠右鍵亦可以開啟顯示選項面板，如圖 3b。
  • 調整著色畫質。在右上角的著色選項中，選擇著色畫質-隱藏線，如圖 3c。

請注意: trueSpace6 以上版本的使用者，雖然場景階層框線顏色為白色，但是著色框線輸出時會依據顯示選項內的顏色設定。

圖 3b: 顯示選項面板 圖 3c: 著色輸出畫質設定

　

接下來使用 Dogwaffle 來修改影像，在這個步驟中應可以使用任何影像處理軟體來達成，不過在應用的概念上，Dogwaffle 會更加的方便。

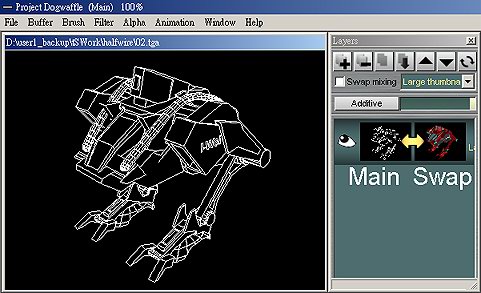

4. 在 Dogwaffle 功能表 File -> Open 開啟剛剛所製作 *.tga 檔案；若是輸出其他的檔案格式，請在檔案類型選擇 Automatic (60+ formats)，其可辨識 60 種以上的影像檔案。並選擇功能表 Window->Layers panel...，可開啟 Layers 面板，如圖 4。


圖 4: 開啟 trueSpace 輸出的影像

　

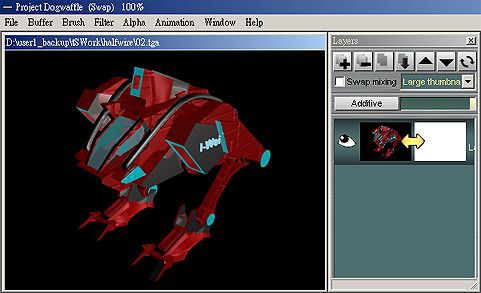

5. 在一般的影像處理軟體中需要以二層的 Layer 進行處理，但是 Dogwaffle 只需要一層 Layer - 利用其特殊的 Swap buffer 暫存區進行處理。按下鍵盤的快速鍵 j，可將 Main 與 Swap 暫存區交換。並開啟另一張圖檔，此時您的桌面如圖 5。


圖 5: 開啟另一張影像

　

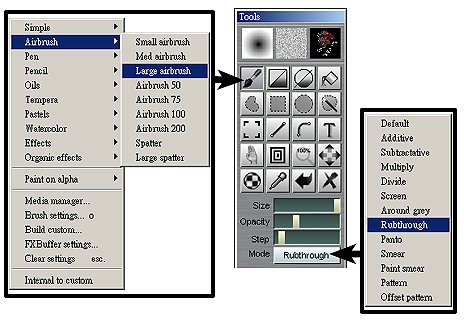

6. 選擇 Tool 面板中的自然彩繪畫筆圖示上按下滑鼠右鍵，選擇噴槍 Airbrush -> Large airbrush，繪畫模式選擇 Rubthrough (擦拭) 的效果，如圖 6。


圖 6: 選擇筆刷與繪製模式

　

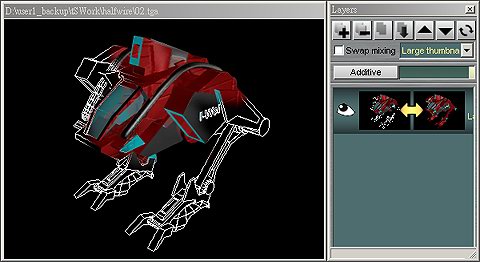

7. 接著在繪圖區塗抹，可將 Main 暫存區的影像 "擦拭" 掉，露出 Swap 暫存區的影像；想像成將線條機器人的影像擦拭掉，露出實體機器人的影像，如圖 7。


圖 7: 完成的作品

這個範例應用到了影像處理上的小技巧，透過 trueSpace 與 Dogwaffle 的處理，在真實的應用上，不限 3D 與 2D 軟體，都可以應用這樣的概念自由的發揮，很容易吧!!
