trueSpace4新功能介紹

page 3-1

撰稿：仕冶資訊

trueSpace發表了全新4.0版本，其中大幅的改良了著色引擎，其中包含熱輻射能量算圖法、質量光、新的材質工具及輸出效果處理等。除了著色引擎的更新外，本版本還支援3DR、DirectX及OpenGL實體顯示模式；此外trueSpace4除了維持原有的圖形化介面外，還加入了它首創的3D指示器操作介面。新增加了骨骼系統（Bones）、NURBS等許多重量級的新功能。

本期我們先就trueSpace4的著色引擎部份為您介紹：

熱輻射能量算圖法（Hybrid RadioSity）

這是trueSpace4全新的著色引擎中的新的算圖方式，這也是在PC軟體上一項創舉，主要是提供室內光線擴散的模擬，這項新的技術可以提供您最佳品質的畫面。

熱輻射能量算圖法與傳統的光跡追蹤算圖法的差異如下：

我們說明一下，當室內的光源照射到強壁時，光線經過牆壁的反射然後進入攝影機，所以我們才可以看到牆壁，這是正常的光學原理與成像方式。

光跡追蹤算圖法：這是trueSpace及目前多數的3D軟體使用的算圖方式。利用環境中光線的反射，計算出照射到物體表面，反射及被反射的亮度及影像，適合處理有金屬反射光澤的物件。在光線的處理上，只有進入攝影機的光線才會被計算，對於其他的光線則會被忽略；以上面的例子而言，它就不會再去計算牆壁反射到地板，甚至地板再反射回牆壁的光線了。

熱輻射能量算圖法：在計算上將所有光線都以輻射的方式進行計算，也就是說光線照射到物體，以及經由物體表面再反射出去，甚至接受反射的光線，最後所有的光線會達到一個平衡，這樣子可以做出非常非常逼真的影像。以上面的例子而言，牆壁會接受到的光線，除了光源的照射外，還有來自於四面八方的反射光。

我們可以由下面的二張圖片相同的場景及光源設定，比較出光跡追蹤及熱輻射能量算圖法之間的差異。

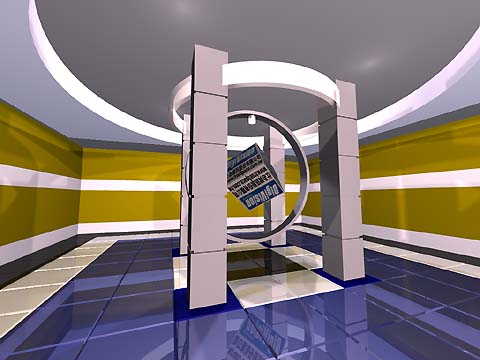

圖一是光跡追蹤法所產生效果

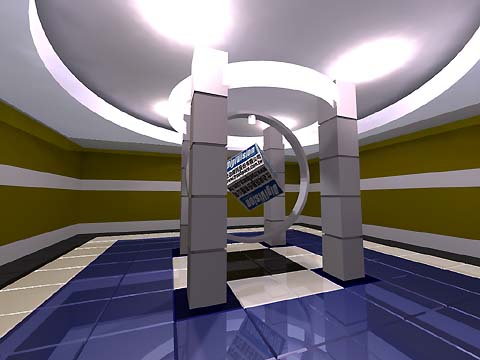

圖二是熱輻射能量法所產生的效果

使用熱輻射時由著色群組中選取熱輻射能量算圖法的圖示 (圖三)，在此按鈕上按下滑鼠右鍵可開啟熱輻射面板 (圖四)，由此您可以調整熱輻射進行的比例、畫質；由於熱輻射能量的算圖法考慮到了光線的交互作用，所以計算量非常的龐大，相對的在運算的時間上會比光跡追蹤算圖法的時間多，但是效果是絕對值得的。

圖三　 圖四

當您剛開始使用trueSpace4的熱輻射能量算圖法，您將會驚訝於這種算圖法所產生的畫面，有如照片般逼真。使用熱輻射能量算圖法應用在室內設計及真實光源的模擬，搭配上trueSpace4新的材質工具，可以創造出更勝以往的畫面。

質量光

質量光的做用當環境中微粒的數量達到一定的比例時，就可以模擬出光線在空氣中投射的現象，包括真實的質量光陰影 (Volumertic Shadows)。質量光可讓您在場景中使用分散的光源來製作出如霧似煙的效果。
