trueSpace5 工具列對照表資料整理 : 仕冶資訊技術服務小組 |
||||
|
|
||||
|
本單元為您整理出 trueSpace5
工具列使用、工具列展開、編輯工具組、編輯器及 3D
控制器的圖示指南，方便您查詢及快速上手。
|
||||
| 工具列使用 | 工具列展開 | 編輯工具組 | 編輯器 | 3D 控制器 |
|
|
||||
工具圖示 – 使用方式

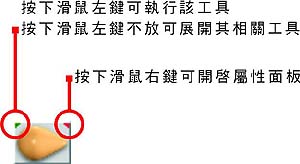

工具圖示的狀態如上，依序為無法使用、可供使用及現正作用中。 trueSpace中的工具使用必須配合所處理或操作的環境，絕大多數的狀況與模型有關。例如您未選擇任何物件，則所有的模型工具均為無法使用的狀態；若是您選擇了物件，則所有的模型及動畫工具均為待命狀態 – 可供使用。

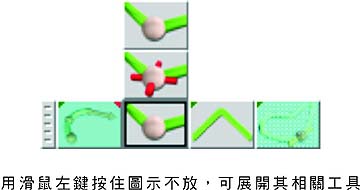

展開相關的工具。若是您不想選擇該項工具，在鬆開滑鼠之前，將指標移動到該圖示之外鬆開滑鼠即可。
|
||||

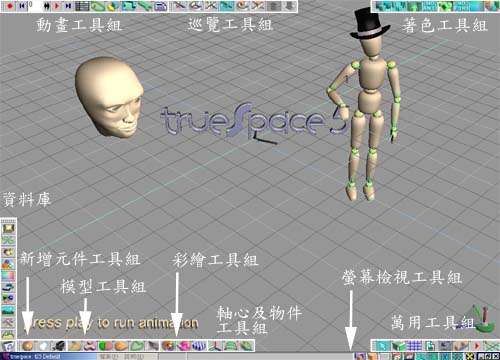

工具列展開工具列圖示分配位置

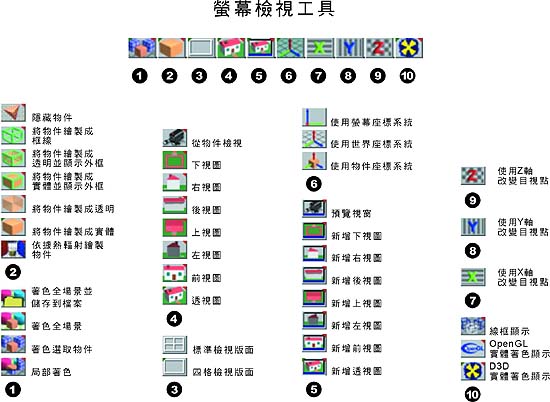

螢幕檢視工具

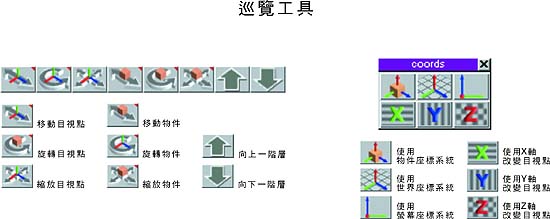

巡覽工具

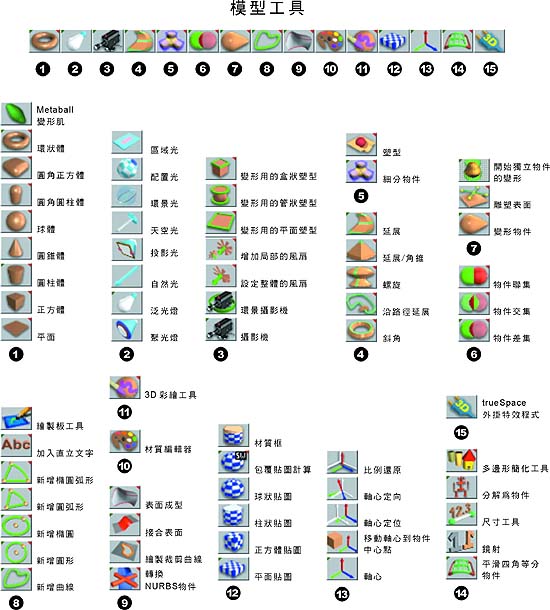

模型及彩繪工具

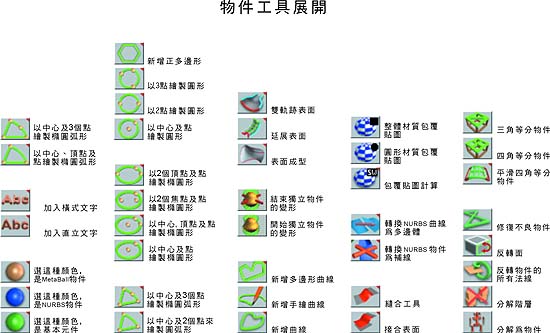

物件工具展開

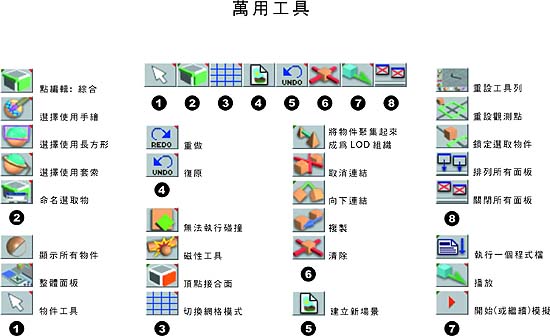

萬用工具

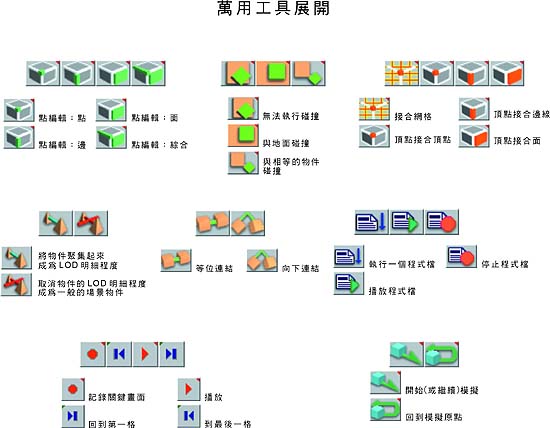

萬用工具展開

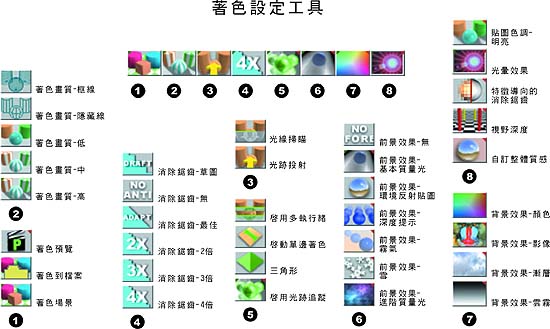

著色設定工具

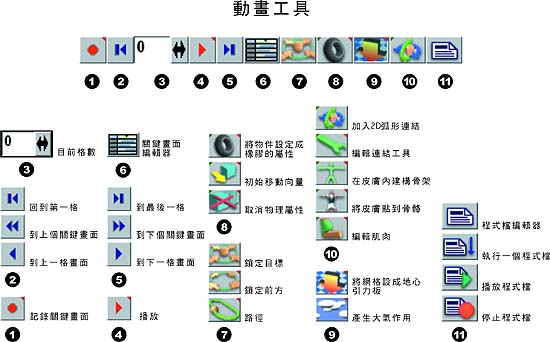

動畫工具

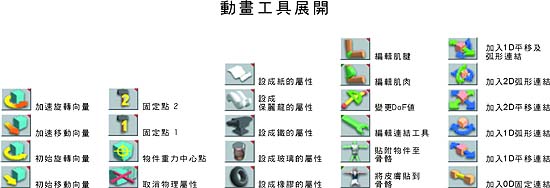

動畫工具展開
|
||||

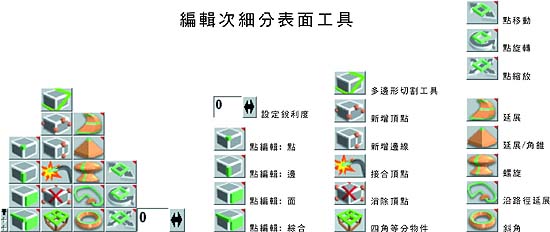

編輯工具組trueSpace 新的物件編輯觀念，按下滑鼠右鍵可進入物件編輯模式 – 如 Metaball編輯、多邊形編輯、NURBS 編輯、曲線編輯等不同的編輯模式。 進入編輯模式後，相關的操作工具即會出現在方塊(Corner)中方便您使用，展開方塊即如下所列的各式工具。 在場景中空白的地放在次按下滑鼠右鍵，可退出編輯模式。 編輯次細分表面工具

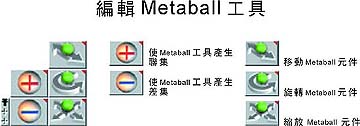

當模型啟動次細分表面 (Subdivision Surface) 時，您按下滑鼠右鍵即可物件編輯的模式，同時即時顯示次細分表面的狀態，此工具列將出現於編輯物件的附近。此工具列中列出 – 點編輯操作、延展工具組及次細分表面的銳利度。 編輯 Metaball 工具 在 Metaball 元件上按下滑鼠右鍵，可進入 Metaball 編輯模式，此工具列將出現於編輯Metaball的附近。此工具中列出 Metaball 元件的巡覽工具、Metaball 連集與插集的效果。

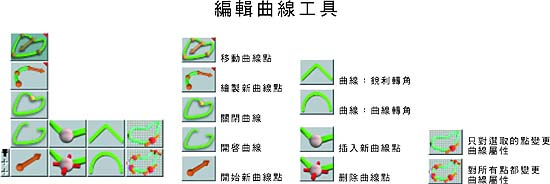

編輯曲線工具 加入曲線後，在繪製板上按下滑鼠右鍵可進入曲線編輯模式。
NURBS 延展工具組 繪製曲線後，在繪製板的附近即會出現此工具列，此為曲線擠壓成型(Extrude)的四種模式。

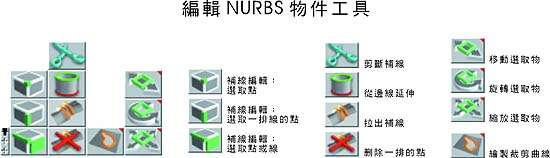

編輯 NURBS 物件工具 當 NURBS 基本元件與曲線擠壓成型等物件，按下滑鼠右鍵可進入編輯 NURBS 物件的功能。其中列出補面的選取工具、修整工具、巡覽工具等。

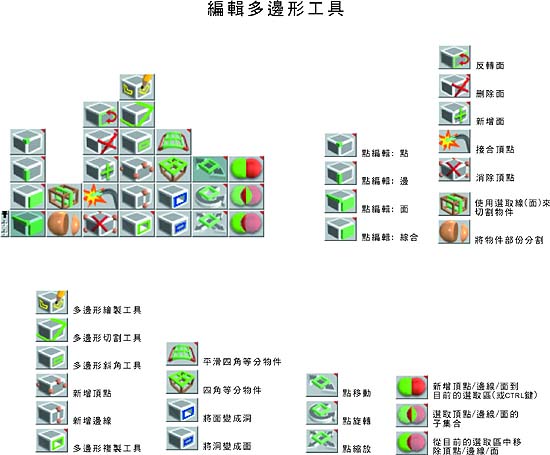

編輯多邊型工具 在多邊形物件上按下滑鼠右鍵，可進入編輯多邊形的模式。此工具中列出 – 點編輯選取工具、多邊形編輯、多邊形細分、巡覽及布林運算等工具。

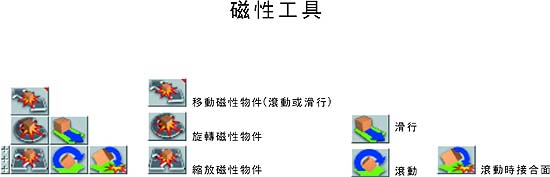

磁性工具 當使用磁性工具時，磁性工具列將會自動的出現在場景中。

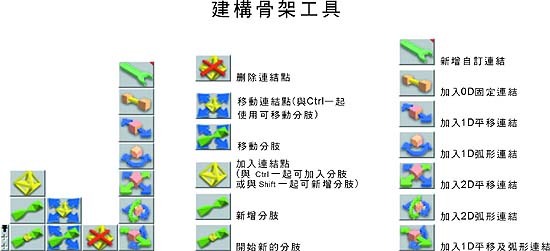

建構骨架工具 建構骨架或編輯骨架時，或是在骨骼上按下滑鼠右鍵即可進入編輯骨架模式。本工具中列出 – 新增與移動分肢，自由度等編輯工具。

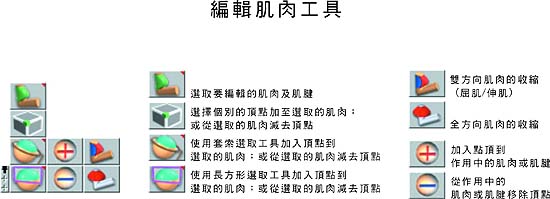

編輯肌肉工具 在已貼上肌肉的模型上按下滑鼠右鍵，即可進入肌肉編輯模式。本工具中列出 – 肌肉與肌腱選取工具、伸肌與屈肌模式等編輯工具。
|
||||

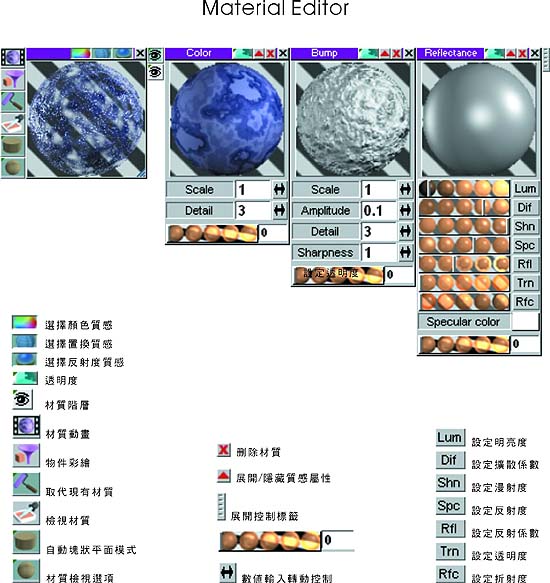

編輯器此處列出常用的編輯器 – 材質編輯器、3D 彩繪工具、關鍵畫面編輯器與後製作編輯器。 材質編輯器 快速鍵為 M，可開啟此編輯器，下圖為展開的畫面。

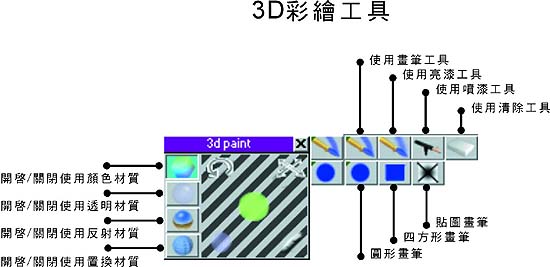

3D 彩繪工具

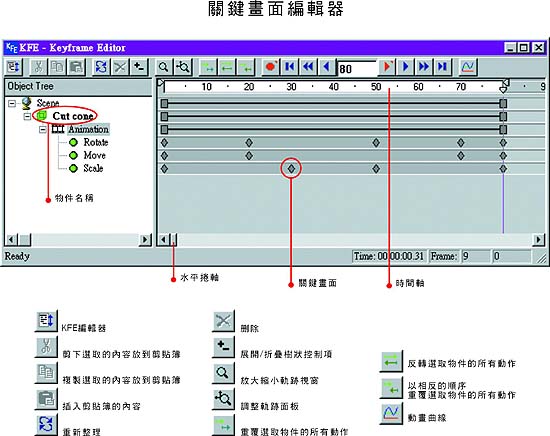

關鍵畫面編輯器

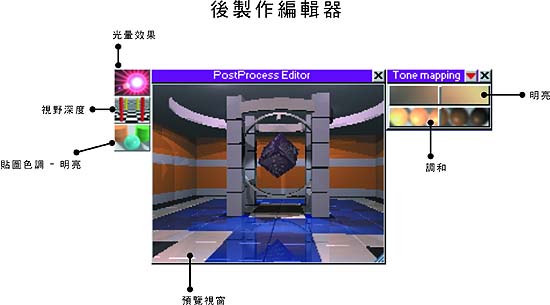

後製作編輯器
|
||||

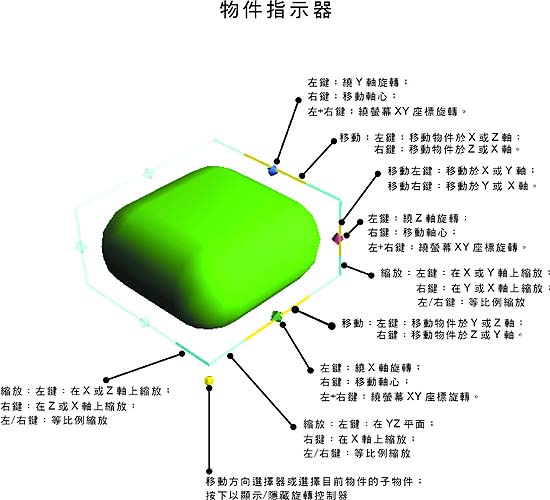

3D 控制器此處列出常用的 3D 控制器。 物件指示器 物件指示器為 trueSpace 中新的操作工具，請務必熟悉此工具，在 trueSpace 中大量的使用物件指示器操作 – 如物件巡覽、點編輯巡覽、貼圖模式控制、NURBS 物件編輯、Metaball 元件…都使用物件指示器。

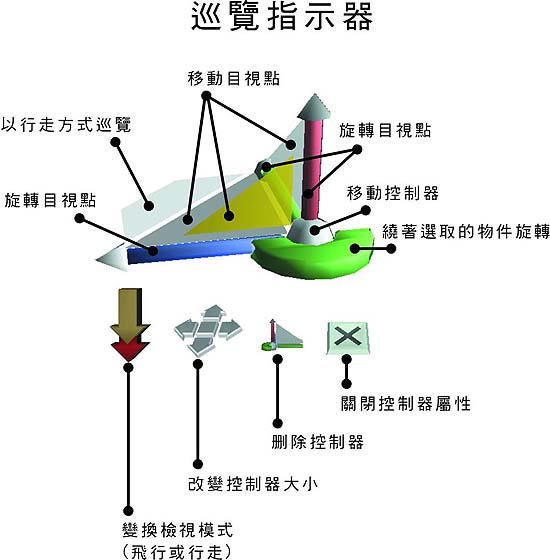

巡覽指示器 場景巡覽工具，可控制目視點 – 移動、旋轉。

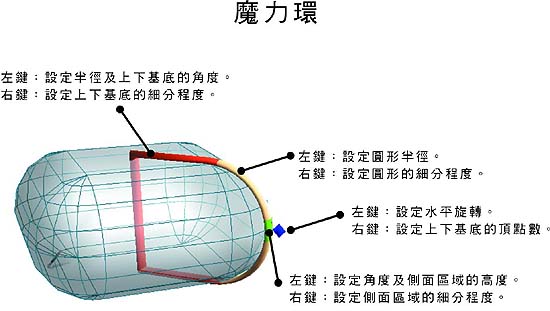

魔力環 基本元件的調整工具，愷產生多樣化的基本元件造型。

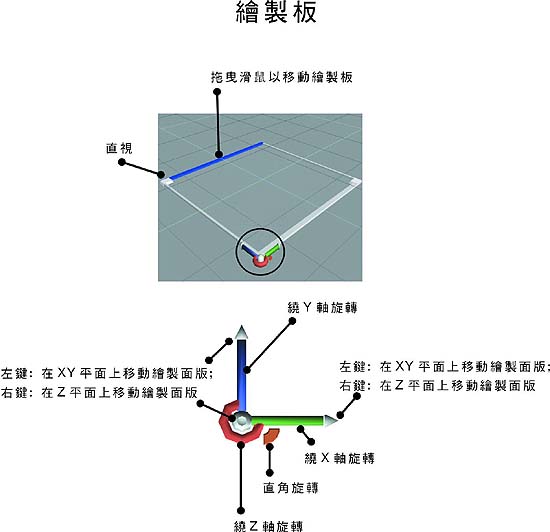

繪製板 繪製板巡覽及大小控制
|
||||
|
|
||||
|
