使用 Dogwaffle 製作 trueSpace 的背景材質

By Philip Staiger

資料整理：仕冶資訊技術服務小組
Page:1-2

適用版本: Dogwaffle2+
　

開始 Project Dogwaffle

它會開啟一個Buffer size 視窗，您可以在此設定工作區的尺寸，或者直接從尺寸清單中點選設定好的尺寸。

注意，這個清單所列的尺寸其實是存於一個文字檔，您可以使用記事本來編輯它，變成您要的內容，比如，有一些正方形尺寸像 512x512 或 1024x1024(在您的清單可能不存在)，它們很適合用來製作一張材質圖。這個文字檔Def_Res.txt ，您可以在 C:\Program Files\project dogwaffle (如果您在安裝時沒有改路徑的話)

　

　

在這個範例中，我們是做一塊 192 x 192 大小的畫布，直接在右上角設定尺寸。

建構第一個材質

現在我們要來建構材質。

按一下「Filter」功能表的「Render」，然後點選「Dread Plating...」選項。

它會開啟一個面板，中間的拉桿用來設定材質的顆粒尺寸，預設值為7 ，下面的「Weathering」核取方塊，它是風化的意思，先按下「Go」看看有什麼效果

　

　
右圖就是做出來的結果，您做出來的結果可能和右圖不太一樣，因為它的排列方式是亂數產生，所以每次執行結果都不相同。

我們再點選Dread Plating 特效，這次將「Weathering」取消，看看與之前的結果有何不同

從圖中可以看出「Weathering」是用來做出像岩石被風或水所風化的效果。另外，嘗試拉桿靠左有何不同的結果。

　

Undo (復原) 與 Redo (重做) - 鍵盤的 u 鍵與 a 鍵

我們在彩繪的過程中，某個步驟畫錯的機會很高，我們希望在不破壞作品的情況下，回到尚未繪製的步驟，這時可以按下鍵盤的 u 鍵(或Control-z)，最高可按15次。另外，按下鍵盤的 a 鍵(或Control-a)，可進行重做的動作。

那我們就可以使用這二個工具，回到沒有設定「Weathering」的步驟。

　
使用Tarnish

一樣使用「 Filter」功能表，請選擇「Artistic」的「Tarnish」。

　

　

　
這個工具製作與 weathering (風化)不同風格的效果，比較像"磨損"和"裂開"。請將拉桿拉到最右(最大值)，然後按下「OK」， 重複這個動作2~3次，效果會更明顯。做出的效果如右圖。

使用Color Emboss

現在我們要加一點點3D浮雕到材質中，，請選擇 Filter > Convolve > Color emboss... ，如右圖

它是快速製作的濾鏡工具之一，只要您去移動拉桿，可即時在畫布上看到效果，所以使用很簡單。

　

　
左圖就是用來設定的Emboss (浮雕)的面板，而右圖就是做出來的結果。

這個 Color Emboss 效果有點類似 trueSpace.中的"凹凸材質貼圖"。

現在隨意的去調整 Emboss (浮雕)設定值，做出您心目中材質。

　

使用Wet Paint

回到 Wet Paint (濕畫)特效! 它有點類似之前 Dread Plating 濾鏡的Weathering 選項的效果，可是在此只要那種風化的效果，所以在此我們用 Filter > Artistic > Wet paint...

　
我如何將圖片倒轉，讓比較亮的地方位在上面??

要倒轉影像，請使用 Buffer > Flip > Vertical，它會 180 度倒轉，然後再使用上面的 「Wet Paint」效果，將拉桿調到約 30 的位置，拉桿中間是 0，靠右是正值，它會將亮的部份做風化的效果；靠左是負值，它會將暗的部份做風化的效果。

這就是為什麼我要在使用「 Wet Paint」前做倒轉影像的原因，這樣才能將亮的部份放於上方，並做出我要的結果。

漸層工具

這時候所做出的影像都是灰灰的，來幫它加入一些顏色，讓它變得較有生氣，我們就要使用漸層工具。

有許多方式可以開啟漸層面板，您可以按下鍵盤("p")鍵，或者從Tool面板右上角的「fill tool 」(填滿工具) ，然後選擇「 Fill Settings」。如右圖

　

　
在漸層面板中有4個標籤- Red、Green、Blue 及Opacity。

您可以在裡面有顏色的區域中，使用滑鼠從左到右掃過區域的方式來改變漸層。

或者從下面的Index的拉桿中點選，這是軟體已經設定好的，共8組。

您還可以按下 'Gradients' 按鈕，有更多的漸層顏色可以選擇。

在此我們要使用預設漸層的第4組顏色，它是從黑到橘，然後黃到白。

　

　
我們要將這個漸層貼上去，這個漸層顏色會對應目前工作區的像素，請使用 Filter > Color > Map to current gradient

　
我們就會得右圖的結果，那些灰階值就會被我們選擇的漸層所對應。

這個顏色有點怪，太亮了而且不真實，所以我們還需要做一些修飾，要用什麼工具才能做到我們要的結果呢??

接下來要介紹的是「Fade last action」，它是意思是將之前的步驟做顏色漸減。

　

　

Fade Last Action

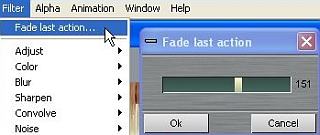

請使用 Filter > Fade last action，如右圖

這個有用的工具，也可稱做"interactive undo"(交互復原)，它的範圍值為0~255，0 值顏色幾乎沒有變化，當您調整拉桿時，可即時看到顏色的變化。

　

　
使用拉桿可改變"完全套用"與"不套用"之間的混合值，使用上面的設定值我們可以避免像這種奇怪的橘色的顏色，而且讓它看起來更符合石頭或牆壁的質感。

要記住這個工具，當您使用光暈或其他 FX 特效，有時效果太強時，您需要在特效之前先柔化影像，讓它們較模糊。

　

　
我們要繼續調整影像，降低(Contrast)對比，我們可以找到 Filter > Adjust > Value，如左圖。

　

　
這個選項可以讓調整 Contrast(對比)、Gamma 等等設定值，在這個範例中我們可以降低 Contrast 到 41，如左圖。著色結果如下圖:

　

Optipustics (創新分子筆刷)

Optipustic，是Project Dogwaffle 強大的功能之一，我們稱它為創新的分子系統工具，它是一個小的2D分子系統，用來建構雜草、毛髮、樹葉等等的特效，彩繪於影像中或做為材質。

按下鍵盤的 "i"鍵，即可開啟面板，如下左圖

　

　
這個 Optipustic 的控制面板包含一連串的設定值，您可以用來它來修改分子系統。

您不需要設定單一的參數值，可以直接使用分子筆刷做為開始。首先，在面板最上面的點選 'Enabled'核取方塊，它會將目前的一般筆刷改為分子筆刷(取消選取又可以回到一般筆刷了)。

然後，在面板的最下面，按下 'Settings' 按鈕。

　

它會開啟您可以使用的清單，所列的內容給您一個整排的分子設定值，讓您在畫樹枝、樹葉、毛髮等等，可以即時產生。

注意，這個工具很有趣! 要繼續之前，最好先花點時間儲存檔案，這樣子你就可以大膽的嘗試不同的分子筆刷，當然，你也可以使用 "Undo" (復原工具)。

當您準備好時，請點選 "Grass.opt"，因為我準備在材質的下面畫一些草，它會出現 'Replace existing gradients with colors from file?' 訊息，請按下「Yes」按鈕 (它給一組漸層指定到你要畫出的草地)。

　

　
現在，沿著影像的底部來畫 - 你會發現您只要短暫的按一下，它就會產生一叢雜草，如果滑鼠按住往下，會產生更多分子。

我們在這裡雜草只要適當的數量即可，如果您要的話，還可以調整面板上的參數設定值，以修改雜草的樣式或選擇漸層色彩，此使用的是它的預設值。

記住，如果您覺得那叢草畫的不好，只要使用 "Unod" (復原) 工具而不要移除它!!!

　

　
好了，現在我們就可以將這個材質放於trueSpace 的場景中了:

　

Bump Map (凹凸貼圖)

我們還要將剛剛做的影像轉成一個凹凸貼圖，然後在 trueSpace 中使用它，再加入一些凹凸效果於表面，這樣可以讓牆的材質在視覺上較真實，然後就完成了。

要做出 bump map(凹凸貼圖), 我們就要將影像的顏色給移除，只留下灰色的影像，要這樣做，必須使用 Adjust > Hue / Sat / Value。

　
在此開啟一個面板，將 "Saturation"滑桿移到最左，這樣就會將色彩給移除。

右圖就是調整之後的結果，然後就可以將這個影像載入到 trueSpace ，做為凹凸貼圖的材質了。

右下圖的牆壁是不是比左下圖的牆壁有立體感呢?!

　

　
　
