螺旋滑梯軌道

作者：林宗斌

節錄自《trueSpace3中文版3D動畫軟體實力上陣(進階篇)》．儒林出版社

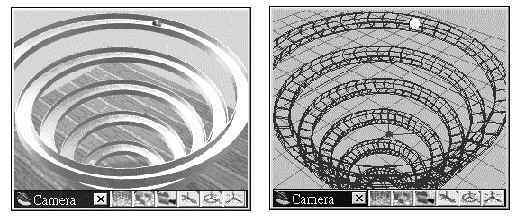

球沿滑梯軌道滑下

請先想一想，這樣的動畫要如何做到，然後按照底下的步驟來進行：

(1) 設計滑梯的剖面

請設計一個 U 字形的平面物體，如下圖所示：

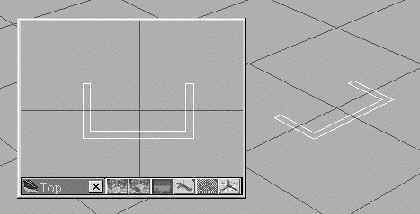

滑梯剖面

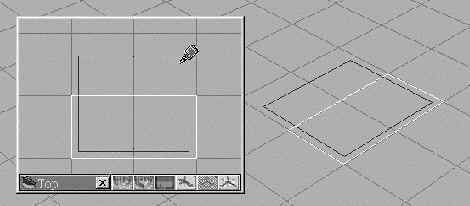

這個平面可以由一個長寬比為 2:1 的長方形，再減去內部的區域而得，如圖所示：

布林運算功能可設計我們所要的 U 字造形

(2) 沿路徑延展

現在我們先來想一想︰如果將這個 U 形剖面，繞著一個螺旋狀的軌跡螺旋而上，便可以做出一個螺旋式的滑梯。

因此，我們需要的是一個「螺旋狀的路徑」，你可以利用在第十一章中所介紹的「multiplex」外掛程式，來產生一個「龍捲風」(twister) 的路徑，也可以使用範例光碟的「路徑資料庫」中的路徑 (檔名為 BASIC.PLB，路徑名稱為「twister」)。

假設你有了這個「螺旋路徑」，那麼就可以按下「沿路徑延展」按鈕︰，再按下「路徑資料庫」按鈕︰，然後選取一個「螺旋狀的路徑」，例如這裡的「twister」，如圖所示：

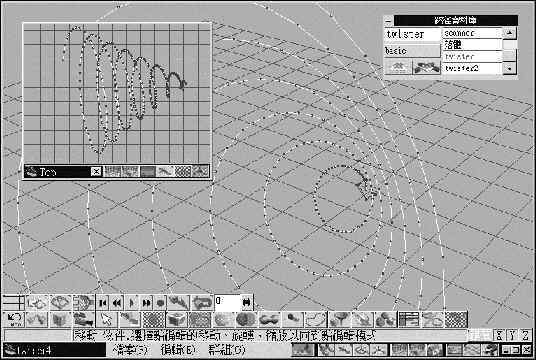

使用「沿路徑延展」，並選取「twister」做為路徑
