一體成型的車體
Page : 3-2
日期 : 2001/4/4

適用版本 : trueSpace5
資料整理：仕冶資訊技術服務小組
我們已經完成三條曲線，現在我們要利用 NURBS 補面 (Patch) 中的雙軌跡表面來建立模型表面。

※ 請注意 : 以 NURBS 補面 (Patch) 的操作而言，無法 UNDO 還原到原始的曲線階段，我建議在還是曲線的模式時，先進行儲存場景的動作。

建立表面

7. 在選取 "軌跡" 的曲線下，本例中就是車身的曲線。選取【雙軌跡表面 (Birail Surface)】工具，此時它會提醒你先選取第一條曲線，先選擇車頂的曲線；然後再選取第二條車底曲線，完成如圖 7。

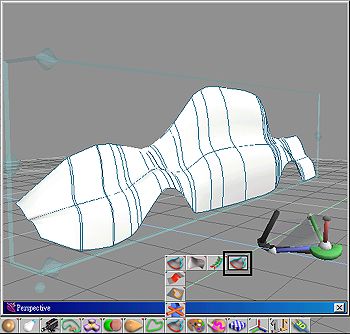

圖 7 : 使用雙軌跡表面工具建立表面

※ 請注意 : 若是無法選到曲線，調整目視的角度，可以比較方便的選取。

8. 此時您可以在模型上按下滑鼠右鍵繼續編輯，此時你的曲線會投射在 3D 的繪製板上，如圖 8。

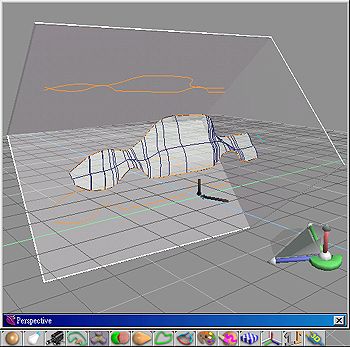

圖 8 : 建立表面後的 NURBS 補面 (Patch) 編輯模式

9. 您可以點選車頂或車底的線條，線條會變成藍色；在藍色的線條上按下滑鼠右鍵可以進入曲線編輯模式，如圖 9；先前的車頂及車底曲線，您可以再編輯。相同的，曲線繪製的工具會在方塊 (Corner) 中。

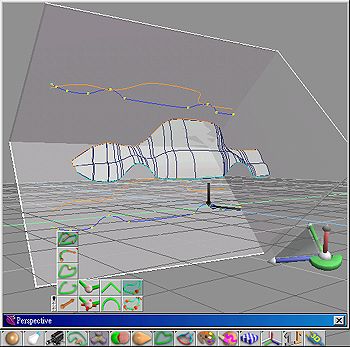

圖 9 : NURBS 補面 (Patch) 編輯模式 : 曲線編輯

　

※ 請注意 : 在繪製板的空白按下滑鼠右鍵可退出曲線編輯模式，再按滑鼠右鍵一下可退出繪製板的模式。

　
