trueSpace5質感樣式

作者：仕冶資訊技術服務小組

試用版本：trueSpace5+

陰影捕捉 - Shader Catcher

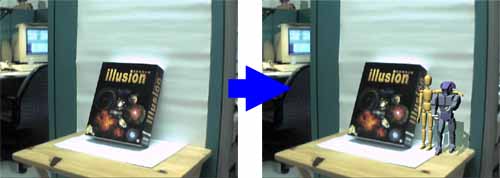

完成圖

當我們製作的影像或畫面時，常常會面臨一個問題，你的陰影該如何重疊在背景影像上，尤其若是陰影投射在不規則的背景 (背景是平面的，但是內容物為凹凸起伏)，常常會讓動畫師傷透腦筋。

現在位各位介紹一個好工具，這是 trueSpace5 反射度的新質感樣式 - 陰影捕捉 (Shadow Catcher)，適用於 trueSpace5.1 版。

背景貼圖

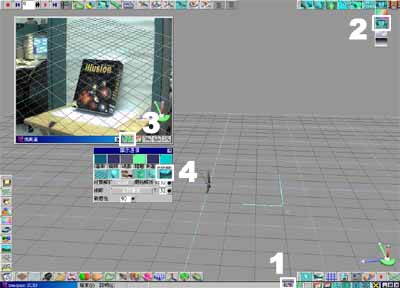

首先設定場景的背景貼圖，這部分因為有 trueSpace5 的新介面，我們來複習一下。先在場景中開啟一個新視窗，如圖1。

圖 1

步驟1 - 在著色工具上按下滑鼠右鍵，可開啟右上角的著色工具組的按鈕。
步驟2 - 從著色工具組中選擇『背景效果質感樣式 - 影像』，並從此圖示上按下滑鼠右鍵，從開啟的『背景影像』面板中選擇要設定的背景影像。
步驟3 - 在新視窗的場景繪製工具組上按下滑鼠右鍵，可開啟『顯示選項』面板。
步驟4 - 從顯示選項面板中選擇啟用『顯示背景影像或顏色』。
即可完成背景影像的設定。

場景對位

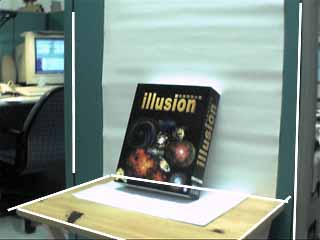

使用攝影機對位，這個動作很重要，若是無法與背景畫面達成協調一致的話，所有的工作都是枉然。這個部分有很多方式可以參考，您可以在拍攝畫面時加入一些參考物，比方說一些小點，可利用三個點來標出正確的攝影機位置及高度。或是找尋畫面中邊線的位置，向畫面中的所指出線段的位置都可以來利用；這也是我比較偏好的方式，也較符合本例的使用，如圖2白線所標示出的位置。

圖 2:對位用的參考線

在本處為方便利用地面網格來對準畫面中的線段，所以我將地面的網格數減少一點。對位後的畫面，如圖3。您可以從網格的線段中看出其與桌面成平行，且線段與角度上都能夠對齊。

圖 3:攝影機調整畫面

擺設後的畫面

接下來我們擺設一塊平躺及直立的地面，分別代表桌子及隔板，作為陰影投射用。如圖4

圖 4:擺設陰影投射平面

圖 5:模型擺設

擺設模型

我們擺設二個模型並調整其姿勢，這二個模型的陰影會投射在前面擺設的平面模型上。如圖5，為方便顯示，將其場景實體繪製調整為半透明顯示。
