動畫製作利器

本文原載於雜誌『DV 數位世界』，2002 年 5 月號，第 22 期

作者：猶他茶壺

適用版本：trueSpace5.1+

布料模擬 (ClothMotion)

ClothMotion 是一個非常好用的程式，可進行布織品模擬，包含控制布的柔軟度、彈性與重量。包含重力與風力的模擬，以及碰撞偵測等。

1. 我們先設定一個球體運動的動畫及場景的擺設，如圖 13。其中球體是我們的碰撞物件、平面是布織品、而平面上方的藍色長方體是固定平面用的。

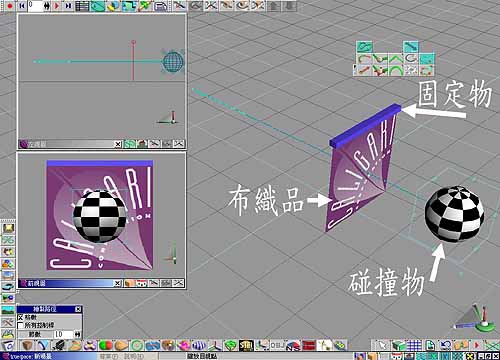

圖 13 : 定義物件的屬性，球體 (碰撞物) 具有動畫路徑

2. 開啟 ClothMotion，其是使用標籤式的面板選擇，如圖14~18。

圖 14 : Frame 面板

圖 15 : Dynamics 面板

圖 16 : Collision 面板

圖 17 : Fix 面板

圖 18 : Misc 面板

• Frame 標籤為ClothMotion設定檔的畫格設定、儲存與開啟，如圖 14。其中的 Sims/Frame、Corrections/Sim、Collision/Sim 等參數控制模擬的精準度，數值越高模擬的時間越久。
• Dynamics 標籤為指定布織品 (Cloth)、重力 (Gravity) 與風力 (Wind) 等物件的指定與參數設定。此處我們設定平面 (Plane) 作為布料，如圖15。
• Collision 標籤為碰撞物件的指定，型態設定與參數的設定。此處我們指定球體為碰撞物件，如圖16。其碰撞型態 (Type) 上可選擇為球體 (Sphere)、圓柱體 (Cylinder)、盒狀 (Box)、平面 (Plane) 及根據實體 (Polyh)，此處我們選擇為 Polyh。
• Fix 標籤為指定固定物件 (此為標示用)，Fix-Vertex Selection 為選取布織品上要固定的頂點。此處我們選擇藍色長方體作為固定物，並選取平面頂部的頂點固定，如圖19。
• Misc 標籤為設定地面、本身碰撞及型態記憶等設定，如圖 18。

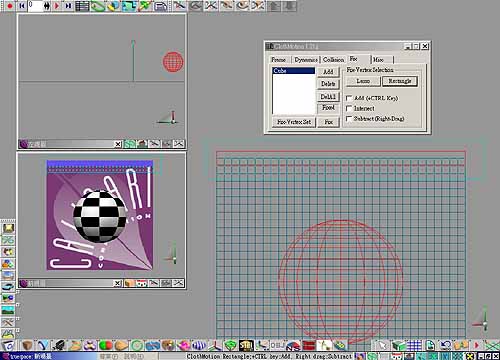

圖 19 : 選取藍色的頂點作為變形用

3. 當這些設定都完成後，回到 Dynamics 標籤，選擇開始 (Start) 及結束 (End) 的畫格，然後按下開始 (Start)，便開始進行模擬了，模擬後如圖 20 及 21。

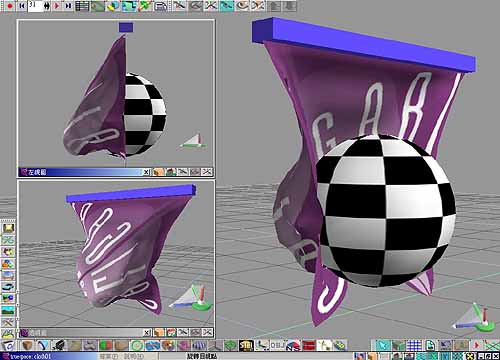

圖 20 : 模擬後的效果

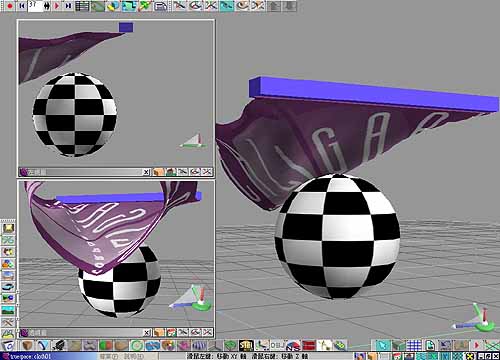

圖 21 : 模擬後的效果

4. 當然啦!!除了碰撞物件外，若是固定物件設動畫的話，布織品也會跟著模型一起運動，如圖 22 及 23。可創造出旗子、飛毯、絲巾飄揚等效果。

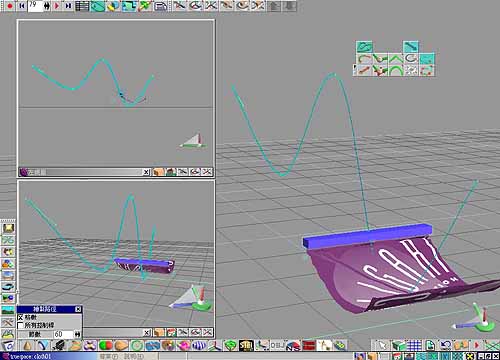

圖 22 : 固定物件具有運動路徑的效果

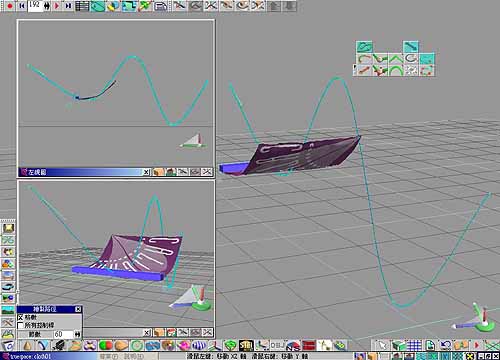

圖 23 : 固定物件具有運動路徑的效果

除此之外還可以跟人物的動畫相結合，無論是組合式的人物或是具有骨骼一體成型的人物。組合式的人物是將身體部位指定為碰撞物件，而骨骼人物的話是將骨架與 IK 連結點指定為碰撞物件。

5. 此處我們將用骨骼人物為例，選擇骨架作為碰撞物件。紅色框線使用圓柱體調整出的形狀，如圖 24。我並未在裙子上花功夫，因為加上重力的作用，裙子就會自然的下垂。不過您必須思考到裙襬的大小，一般人都會忽略掉；裙襬若是太小，就好像是窄裙，運動太大的話，會導致碰撞物件穿出布織品。

6. 圖 24 中的箭頭所指之處的骨架及 IK 連結點，指定為碰撞物件。

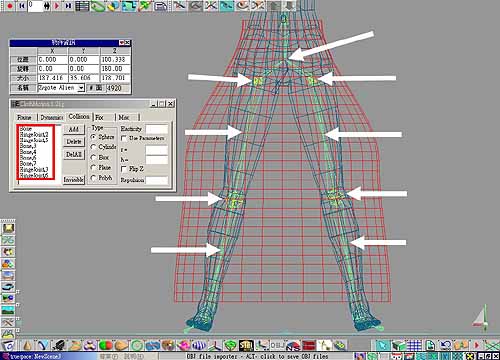

圖 24 : 指定骨骼與 IK 連結點為碰撞物件 (白色箭頭處)

7. 圖 25 中箭頭所指的骨架作為固定物件，固定的頂點為白色框線處的頂點。

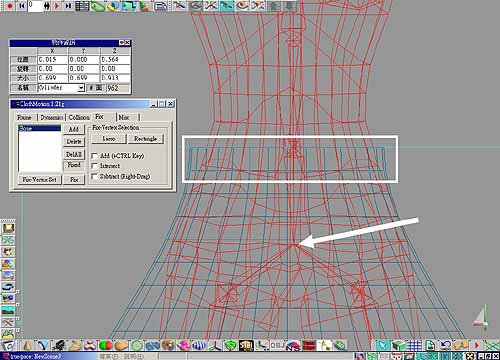

圖 25 : 指定固定物件與固定頂點 (白色框取處)

8. 調整人物的運動後再進行布料的模擬，完成如圖 26 及 27。因為裙子的模擬較為複雜，我建議您增加 Sims/Frame、Corrections/Sim、Collision/Sim 等參數，強化其碰撞模擬的精準度。

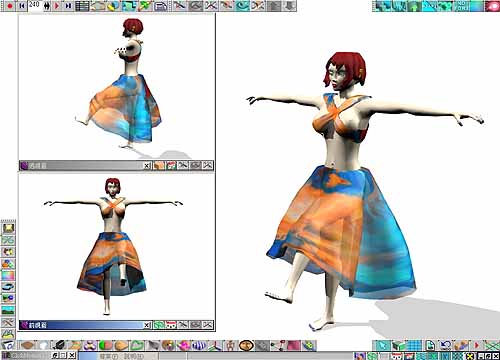

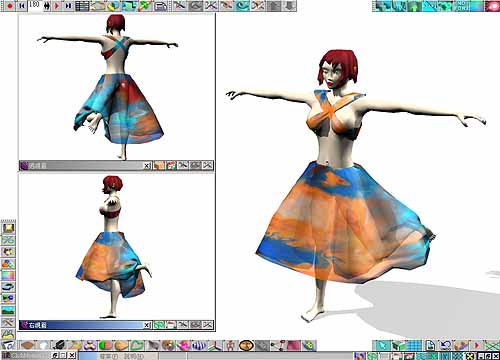

圖 26 : 模擬後的效果

圖 27 : 模擬後的效果

ClothMotion 在使用上的彈性非常的高，看完上面的例子，從旗子、窗簾、飛毯、衣物等需要飄動的效果，都可以使用到。
