火焰特效 – Primal Particles FX

Primal Particles FX (簡稱 PPFX) 這一套號稱是 trueSpace 上的 illusion，作用與 illusion 類似，噴出具有材質的平面；但是其所噴出的平面永遠都會面對視窗或鏡頭，所以您可以自由的運鏡，甚至可以將攝影機環繞燃燒的火焰周圍。可以創造出如同 illusion 一般的火焰、煙塵、爆破、煙火…等效果；所有的效果，如分子噴射、分子影像、顏色…都可以自訂。

Primal Particles FX、PPFX 內建於 fxPak 中

同時 PPFX 還提供數種現成的資料庫供您使用。PPFX 的效果是以 trueSpace的物件在場景中呈現，存檔時其是儲存成特殊的 .cob 格式。與 illusion 或是一般 Particles 系統，相同的是其具有 Emitter 與 Particles 的觀念。

Emitter：發射器，所噴出的內容為分子 (Particles)，故一組 Emitter 內可以有好幾種不同的 Particles。

Particle：分子，每一組分子都負責一個 Emitter中的一項效果。
好比說，一組燃燒中的火焰 (Emitter) 分開來看的話，簡單的話是由火、煙所構成，而火及煙就是Particles。

本文中我們以其現有的資料庫樣式作為範例。

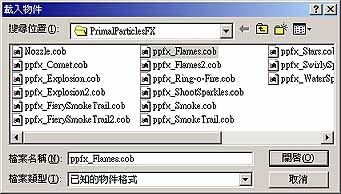

1. 載入一組 Emitter 物件 – ppfx_Flames.cob，如圖 28。這是一組火焰燃燒的 Emitter。


圖 28 : 載入已設定好的 PPFX Emitter

2. Emitter 物件在 trueSpace 工作區中所看到的外觀都應該如圖 29 所示，所有 PPFX 的emitter 是以紅色線架構呈現；emitter 本身是一個虛無﹙Null﹚的物件，在著色時也無法看到；請觀察在 emitter 正中央有一個朝上的線段，這表示 emitter 是朝上方噴出。

　


圖 29 : Emitter 的外型


圖 30 : PPFX 面板

3. 開啟 Emitter 的工作面板，如圖 30。點下圖 30A 處可展開屬性 (Properties)。

4. 圖 30B 處可選擇預覽的分子圖示，按下 Play 件可以看到其預覽的效果，如圖 31 所示。共有五種預覽模式，Dots、Wire Boxes、Wire Circles、Solid Boxes 及 Solid Circles。

　


圖 31 : Solid Circles 預覽


圖 32 : 實際著色後的效果

　

5. 這是一個火球的效果，此 Emitter 共分為三個分子 – Haze、Billows 及 Flames 分子，著色後場景如圖 32。Emitter 物件也可以像一般的物件設定動畫，著色後如圖 33。


圖 33 : 加上運動後著色的效果

6. 若是要進行細部的設定，如噴射角度、速度、分子生命週期、分子型態、顏色…等設定可展開其屬性 (Properties)。Emitter 的設定如圖 34，Particles 的設定如圖 35。

　

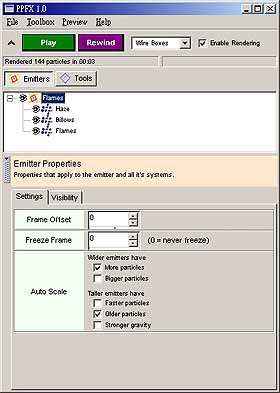

圖 34 : Emitter 的設定

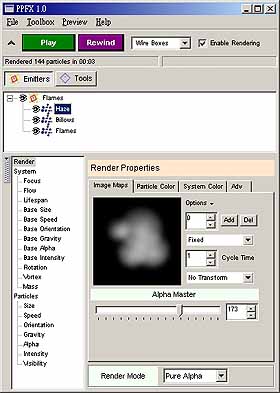

圖 35 : Particles 的設定

　

7. 多種型態供選擇，如圖 36；也可以貼附在動畫中的物件上，如圖 37。

　


圖 36 : 彗星的效果


圖 37 : 與運動物件連結

　

8. 在場景中運用時，可自行的設定 Emitter 的動畫，如圖 38。在圖中我設定三組 Emitter (白色箭頭所指處)，各自擁有獨立的路徑，著色後如圖39。

　


圖 38 : 場景中設定三組運動 Emitter


圖 39 : 著色後的效果

9. 我們發現煙的數量並不是很多且顏色較黑，與Particles顏色有關的設定分子顏色、Alpha、Intensity…；若是要增加分子的數量的話，必須調高 Flow 來增加 Particles 的數量。調整後的影像，如圖 40。

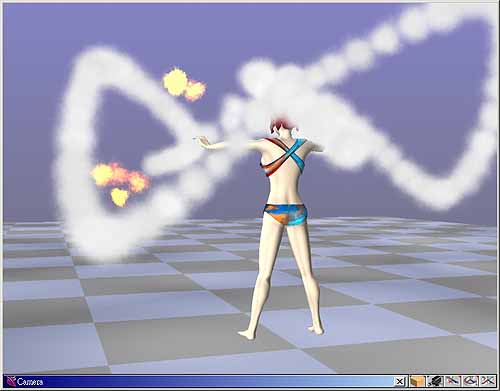

圖 40 : 調整後的效果

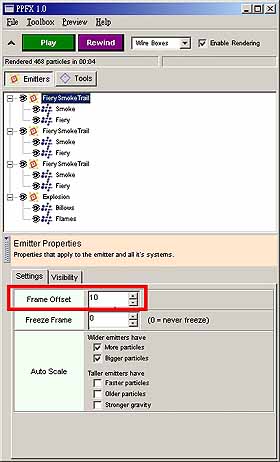

10. 其中最後的爆炸使用 Explosion 的 Emitter，可以從 Emitter 的 Frame Offset 設定 Emitter 的延遲時間，到正確的時間再產生爆炸，設定如圖 41。


圖 42 : Emitter 延遲的設定

11. 完成的畫面如圖42。

　

下載本範例動態影片 ik_ani.zip (約 1.9mb)

Primal Particles FX 本身還有許多的效果可以加入，如風力、彈跳、重力…等影響 Emitter 所噴出的 Particles。使用 PPFX 還有一個好處，就是其使用影像分子的原理，其運算速度很快。

結語

這幾樣小工具還有許許多多巧妙的地方，礙於篇幅無法詳細的說明及介紹。相信愛好 trueSpace 的人一定可以將其發揮的淋漓盡致。
