trueSpace 上好用的工具

水波模擬-Dyna Wave

作者：謝介哲

適用版本:trueSpace4+

Dyna Wave 的詳述內容及操作步驟

A、水面（體）物件 - Water Surface

Dyna Wave 是利用多邊形物件的頂點型態，再產生其頂點動畫來模擬水波和漣漪的。在場景中，水的表面通常都會使用一個平面物件 (Plane) 來扮演，然後對平面物件做適當的四角等分功能。藉由這樣的步驟，可以讓此平面物件擁有比較足夠的頂點，可以模擬水波起伏的效果。

請注意：因為 trueSpace 的平面物件，是一個雙面的物件，如果直接使用平面物件做完四角等分的功能之後，結果會產生兩倍的頂點 (因為有上、下兩個面)。然而，兩倍的頂點數目，當然會使得水波模擬的速度變慢，況且，我們也沒有必要模擬兩倍的頂點是嗎？

解決的辦法是，利用新增一個立方體物件，然後使用選取面工具選擇上面做為水面的那一面，之後執行四角等分的功能，即可只四角等分所選擇的那一個面。這樣的做法可以得到較佳的模擬速度喔！

Step1、新增一個立方體 Cube，選擇朝上的那一個面，並將它執行3或5次的四角等分功能，如圖4。

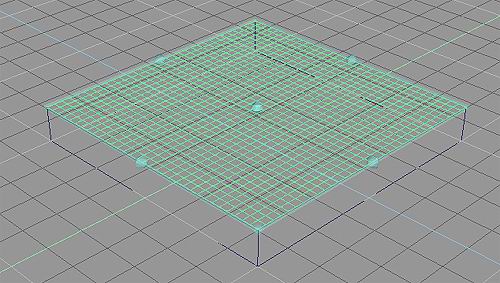

圖4: 使用四角等分工具細分選取面->水面

再來，我們可以縮放這個立方體，直到覺得合適我們的需求為止。但是，需注意到一點的是，這個立方體不能夠太過於扁平。因為，之後我們會設定到波浪的波峰 (高點) 和波谷 (低點)。如果立方體過於扁平，而我們所設定的波谷數值低過於立方體的底部，就會造成浪底穿透立方體底部的情況發生。

所以，立方體的厚度需要配合波浪的高低設定，才不致於發生那樣的狀況。

Step2、移動立方體的軸心，並將軸心對齊做為水面的表面。

接下來，Dyna Wave是以物件的軸心，來作為定義所欲模擬水面的位置所在，所以需要將物件的軸心移動至水面的位置，如圖5。使用「軸心」工具將物件的軸心顯示出來，然後再使用「物件資訊」將軸心調整至水面位置，最後再點一次「軸心」工具，將軸心關閉。

(建議可安裝軸心對齊的工具「Pi Axis Tool 1.0」,這個工具可以免費在仕冶資訊網站上下載使用…)

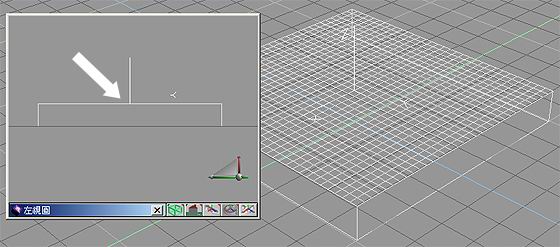

圖5: 將物件的軸心移動，並且對齊立方體要做為水面(頂部)的那一個表面

請注意：在進行模擬的時候，Dyna Wave 會將水面物件的軸心重置為0,0,0的位置，所以您的"水面"在開始模擬前最好能夠與 trueSpace 的地面切齊，這樣對作用器的參考會比較方便，如圖6。

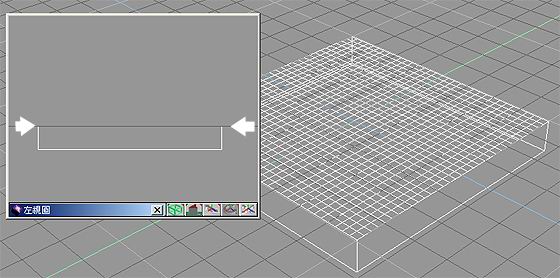

圖6: 水面與 trueSpace 的地板參考位置切齊

Step3、啟動 Dyna Wave，接著會開啟 Dyna Wave 面板，如圖7。

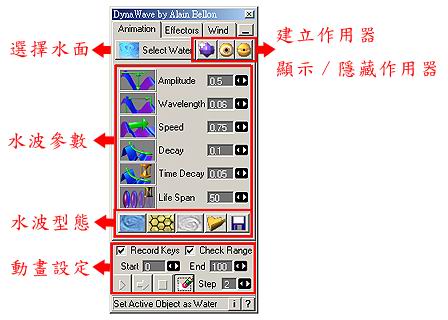

圖7: Dyna Wave 面板

調整好做為水面的外型之後，選擇這個物件，並且按下 Dyna Wave 面板上的Select Water (選擇水面) 這個按鈕。
