蜻蜓的製作

Page:2-3

適用版本: trueSpace6.0+

蜻蜓翅膀有四枚，前翅與後翅可個別擺動。可以真的抓一隻蜻蜓，或者參考昆蟲圖鑑裡的圖片，觀察其翅膀外型。有 2 種方式可以製作翅膀的模型，以下分別解說。

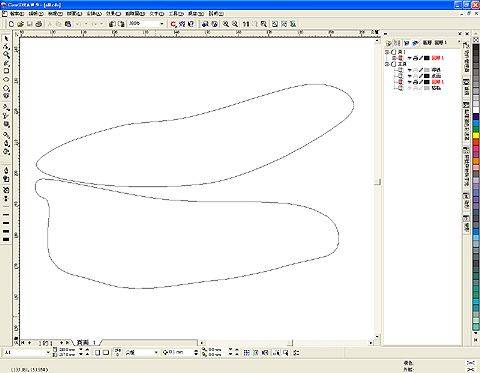

1. 首先利用向量軟體例如：CorelDraw 或 Illustrator 繪製翅膀的外型，如圖。

圖 9: 繪製蜻蜓翅膀的外型

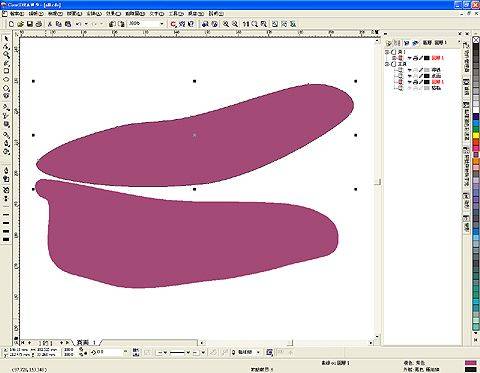

2. 將繪製出來的圖案填上任一單一顏色，並將其「線條外框線」設定為無或 0，如圖，此圖中前翅是外框線未除掉，後翅已設定為 0。

圖 10: 在向量繪圖軟體中設定

3. 分別將前翅與後翅儲存為 *.AI 檔。

4. 回到 trueSpace 中，選擇「檔案/載入/物件」開啟剛剛儲存的 *.AI 檔，如圖。

圖 11: 載入物件

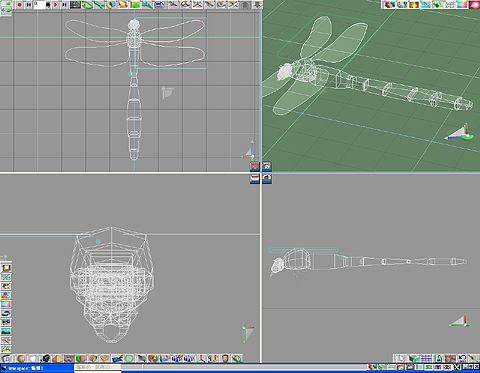

5. 將前翅與後翅位置調整至相對位置上，並設定軸心位置，等待貼圖的完成。

圖 12: 匯入的翅膀物件

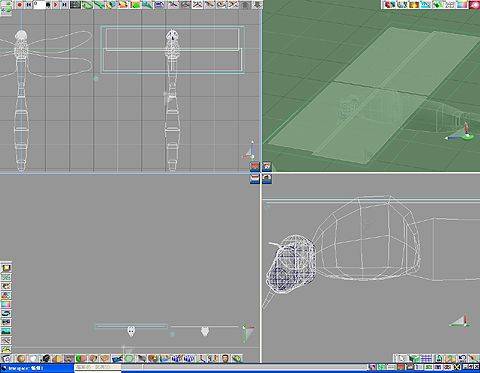

1. 首先場景中增加「平面」物件，將其縮放為長方形，此為前翅。

2. 設定其軸心至平面物件前端，如圖。

圖 13: 翅膀用平面代替

3. 再增加「平面」物件縮放大小與位置，成為後翅。

4. 將前翅與後翅位置調整至相對位置上，將其連結好等待貼圖的完成。

若沒有抓到一隻真正的蜻蜓，可以參考書籍照片或資料。蜻蜓有 6 隻腳，每隻腳分為 4 節，最前端是與胸部連結的，而尾端則是尖銳的爪子

1. 在場景中增加一個正方體，將其縮放至與身體相對應的大小。

2. 調整其軸心至頂端，之後的腳步細節都以此當元件，作縮放動作即可。

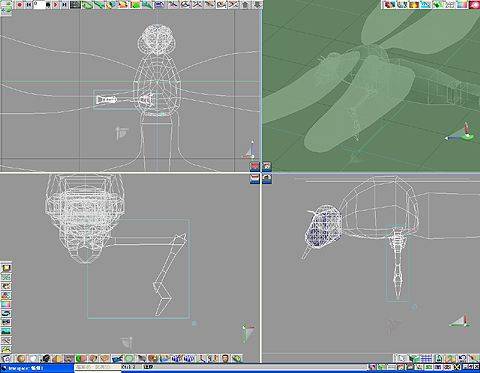

3. 陸續製作出一隻腳的樣子，利用向下連結工具做好腳的整體連結，如圖。

圖 14: 製作蜻蜓的腳

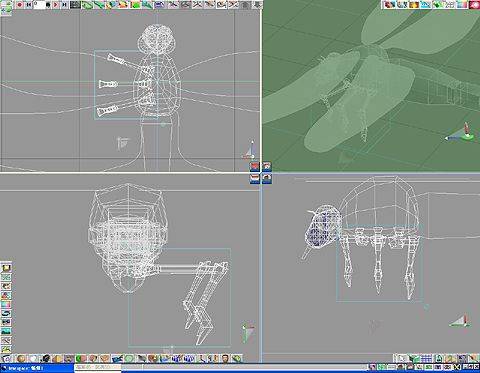

4. 複製 2 次，分別移至正確位置，完成 3 隻腳，如圖。

圖 15: 複製並擺設其位置

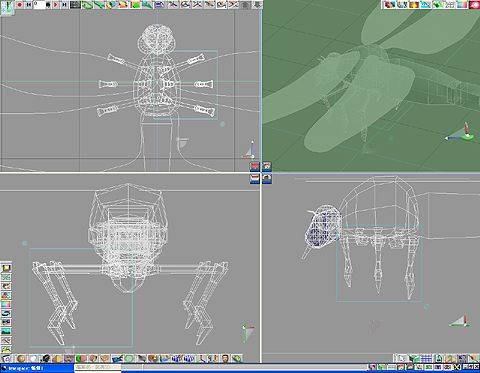

5. 暫時先將三隻腳作連結，並調整軸心位置，再按下鍵盤「Ctrl+C」複製另外一邊的腳，再到上視圖選擇「旋轉物件」工具，作旋轉 180 動作之後使用「鏡射」工具。

6. 調整好腳的位置，模型部分至此即告一段落，如圖。

圖 16: 腳部的完成

7. 完成所有模型製作後，點選「新增次細分階層」工具讓模型圓滑一些。
