蜻蜓的製作

作者：仕冶資訊技術服務小組

適用版本: trueSpace6.0+

材質貼圖檔製作－皮膚材質製作

1.  筆者在此範例中設定為紅蜻蜓，因此在顏色視窗中選擇一個暗紅色，並在凹凸視窗中稍微設定「粗糙（細顆粒）」的設定，按下「彩繪」工具為物件填上顏色，如圖 17。

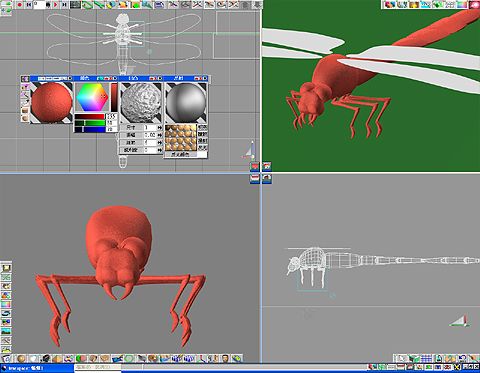

圖 17: 身體的貼圖

材質貼圖檔製作－眼睛材質製作

1.  首先設定眼睛的貼圖模式為「球狀貼圖」。

2.  接著到其他的繪圖軟體中製作一張無接縫貼圖，如圖。

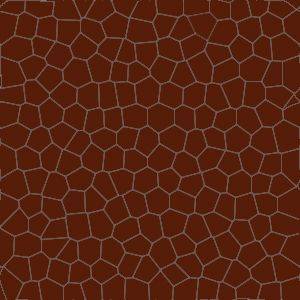

圖 18: 無接縫貼圖

3.  將製作好的貼圖彩繪上眼睛，如圖。

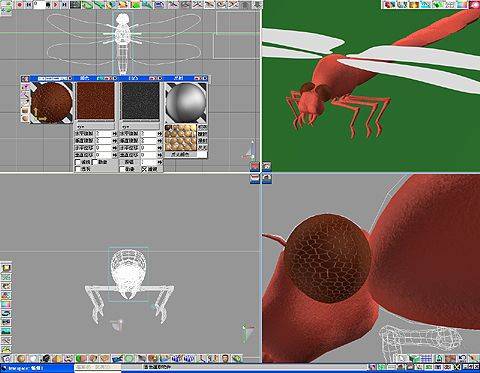

圖 19: 眼睛的貼圖

材質貼圖檔製作－翅膀材質製作

製作翅膀的貼圖有兩種做法，一種是拿數位相機將蜻蜓翅膀拍下來，一種是參考昆蟲圖鑑裡的圖片自己繪製簡單的透明貼圖。則然而若依前者的方法現今要抓一隻蜻蜓應該不容易了吧！尤其在這都市叢林中。因此 此範例以參考書籍圖片來製作貼圖檔案。
　翅膀的貼圖依照前面文章所說的模型製作方式而有2種方法，第一種是簡單的透明貼圖；而第二種就是需要製作遮罩貼圖的方式；以下分別解說。

第一種使用透明貼圖方式

1.  開啟材質編輯器，在顏色選擇視窗中選擇希望的顏色，此以白色為例。

2.  在顏色選擇視窗上方選擇「一般透明效果」，可以在下方調整透明的效果。

3.  接著分別彩繪上每一個翅膀。

4. 在一對翅膀材質設定完成後將其作「向下連結」。

5. 按下鍵盤的「Ctrl+C」複製另一對翅膀，選擇「旋轉物件」工具，在「後視圖」小視窗中旋轉Y軸至180度，並移動至相對位置。

6. 將 2 對翅膀彼此作連結，如圖。

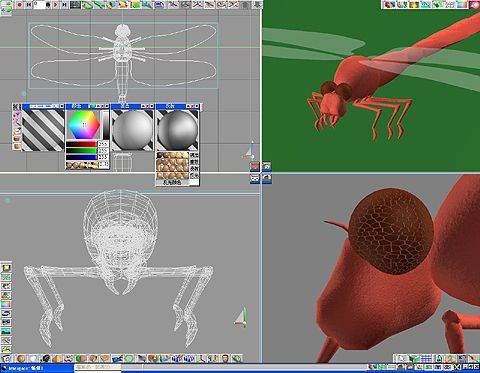

圖 20: 翅膀的貼圖->半透明的材質

第二種需要遮罩貼圖的模型方式

1.  首先先將翅膀分別取消連結，個別來製作貼圖檔。

2.  到繪圖軟體中開啟一個適當大小的新檔 (此範例以 Adobe Photoshop 為例)。

3.  以繪圖工具繪製翅膀樣式，如圖。

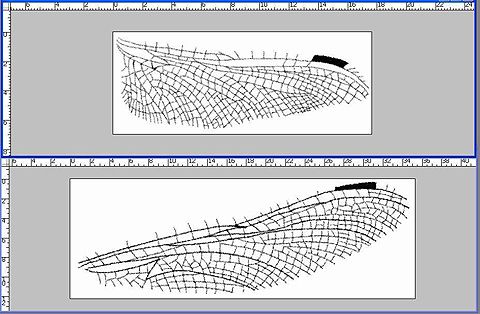

圖 21: 繪製翅膀的貼圖

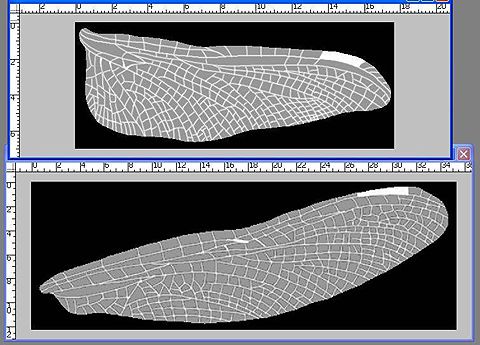

4.  以上所看到的顏色是基本貼圖，接著是遮罩貼圖繪製的部分。首先要先了解遮罩部分是將黑色部分濾掉，也就是黑色部分會是透明的，而灰階的部分是會變成半透明的，如圖。

圖 22: 遮罩

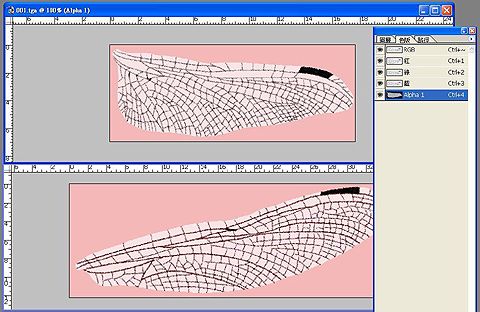

5.  在Adobe Photoshop 的「色板 (channel)」圖層中新增一層色板 layer，將作為遮罩圖形複製上去，如圖。

圖 23: 貼圖與遮罩

7.  將分開連結後的翅膀為其設定「平面貼圖」的貼圖模式。

8.  首先在材質編輯器的顏色選擇視窗上點選滑鼠右鍵開啟「顏色質感樣式」視窗，選擇「材質貼圖」樣式，如圖。

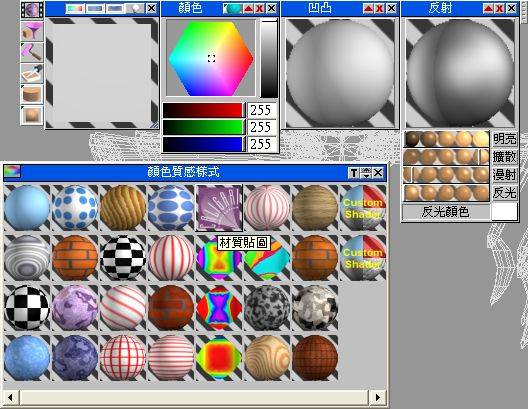

圖 24: 材質編輯器->材質貼圖

8.  接著在材質編輯器的顏色選擇視窗上方選擇「透明度：影像遮罩貼圖」，開啟透明度貼圖預覽視窗。

9.  在貼圖預覽視窗上按滑鼠右鍵開啟「讀取凹凸貼圖檔」，選擇剛剛儲存的 *.tga 檔案。

10.  複在預覽視窗上會出現「色板 (channel)」圖層上的圖形。按下「彩繪工具」物件就填上了圖形。

11.  分別設定好前翅、後翅，在重複前一方法的第 5、6 複製步驟，完成翅膀，如圖。

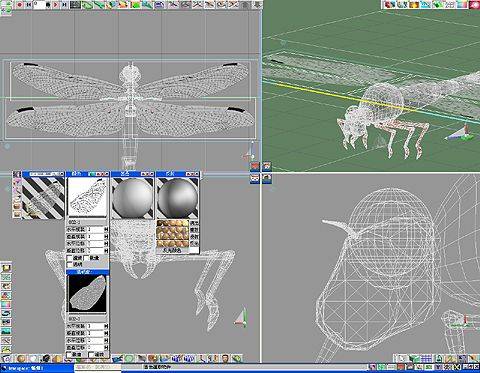

圖 25: 完成翅膀的貼圖

整體物件連結

1.  首先先將顎與牙部分作「向下連結」。

2.  眼睛與步驟一的連結物件再做「向下連結」，接著與觸角再做「向下連結」，頭部整體物件完成。

3.  將尾部與胸部作連結再與頭部作連結。

4.  將步驟三的物件與腳部作連結。

5.  與翅膀作連結。

6.  完成圖。

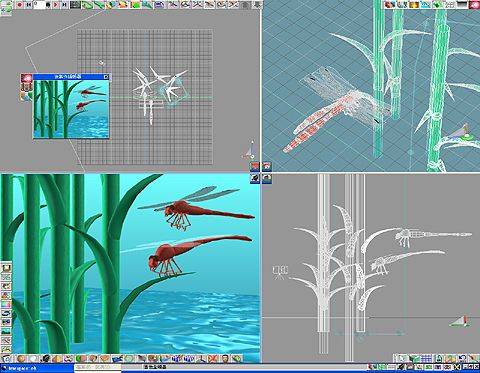

圖 26: 完成圖
