延展工具的應用

Page:1-4

適用版本: trueSpace6.0+

在本範例中，將利用 trueSpace 的延展工具，製作蛋糕模型與裝飾。

下載 birthdaycake.zip trueSpace 場景檔案 (約 231K，應用於 trueSpace6.5 或以上的版本)。

完成作品

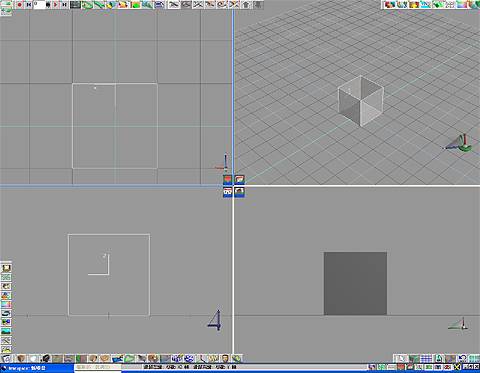

1. 首先在場景中增加一個基本立方體，利用「軸心」工具其軸心位置調整，如圖 1。

圖 1: 更改軸心位置

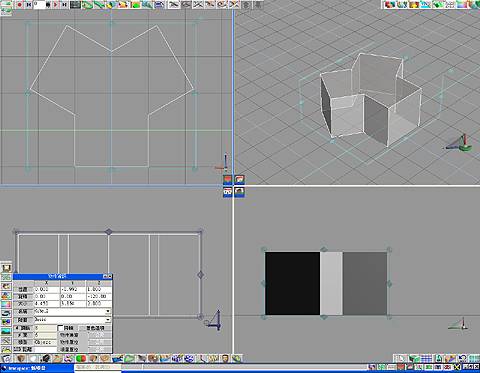

2. 接著複製兩個立方體，並分別旋轉其「Z軸」角度120度，如圖 2。

圖 2: 複製另外兩個立方體

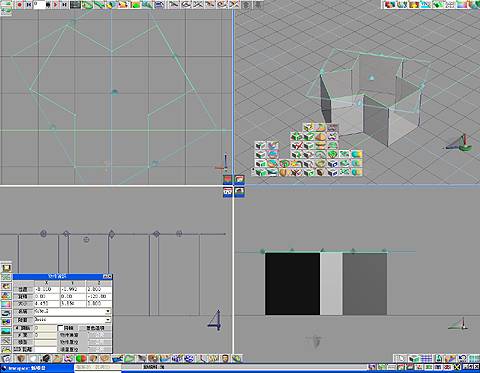

3. 使用「物件聯集」將三個立方體連結為一個物件，如圖 3。

圖 3: 三個立方體連結為一個物件

4. 點選物件進入編輯模式，使用「點編輯：面」工具，選擇最上面的表面，如圖 4。

圖 4: 選擇表面

5. 按下「將部份物件分割」工具，如圖 5-1，會將剛剛選取的面切割出來，如圖 5-2，以分割出來的這個面作為基面，接續下來的步驟。

圖 5-1: 「將部份物件分割」工具

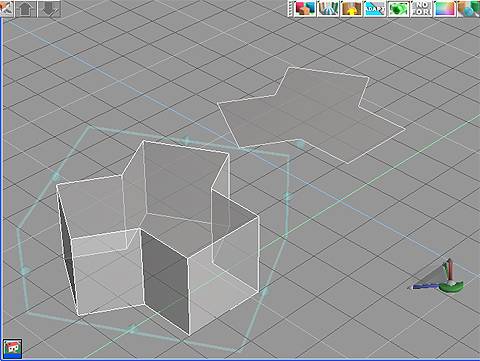

圖 5-2: 將選取的面切割出來

6. 接著是基面延展的設定。首先在「延展」工具按鈕上按滑鼠右鍵，開啟「延展/角錐」面板設定細節，將「節數」數值增加至8，「Z 軸」數值調整為1.5，如圖 6-1，設定好之後再按一下「延展」工具按鈕，如圖 6-2。

圖 6-1: 延展屬性面板

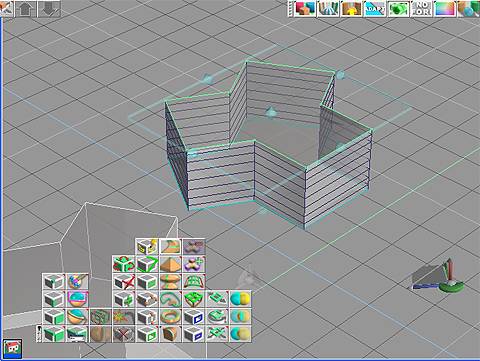

圖 6-2: 延展後的狀態

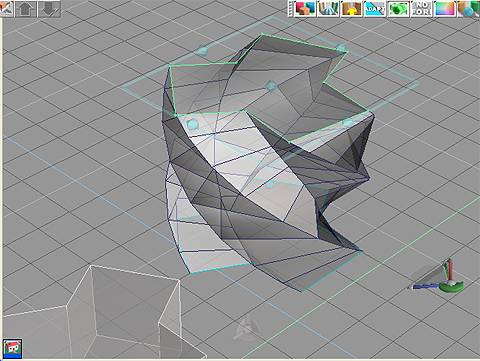

7. 在未離開編輯模式前按下「點旋轉」，在上視圖旋轉需要的角度，如圖 7。

圖 7: 旋轉延展的基準面

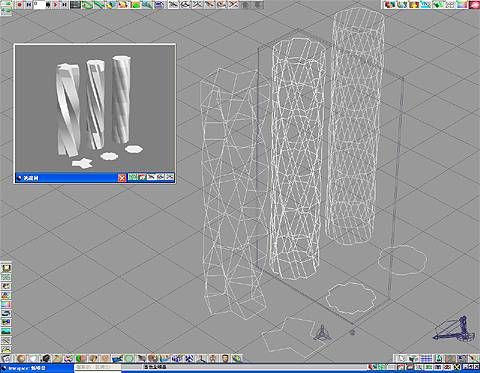

8. 離開編輯模式這成了一個有螺旋效果的柱子，下圖是以用不同的基面形狀製作出來的效果，如圖 8。

圖 8: 柱子的造型
