延展工具的應用

Page:2-4

適用版本: trueSpace6.0+

9. 首先先製作一個基本的圓形物件作蛋糕的基本型，本處使用縱節數為 12 的圓柱體。

10. 複製前一步驟 9 中蛋糕基本形狀，稍微的調整一下其比例尺寸，製作蛋糕的底座。

11. 利用「文字」工具增加「Happy Brithday」文字物件，圖 11。

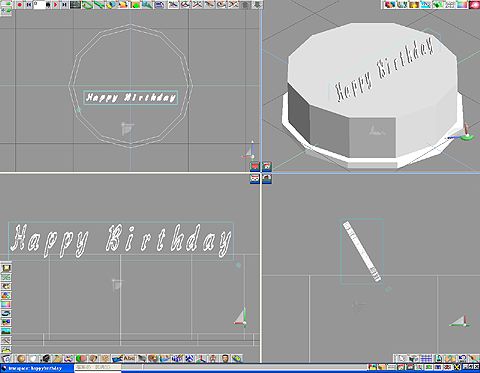

圖 11: 增加「Happy Brithday」文字

12. 利用上述的方法製作數支蠟燭物件，如圖 12。

圖 12: 製作蠟燭物件

接下我們將製作裝飾蛋糕上的奶油與蠟燭，以下詳細解說。

13. 亦是利用先前柱子的步驟製作，先加入一個縱節數為 12 的圓柱體，並調整其軸心移動至圓柱體之外，如圖 13-1。複製圓柱體間隔 60 度擺設成圓環狀，由於中間會空一塊，所以在中央位置加上一個相同的圓柱體，如圖 13-2。

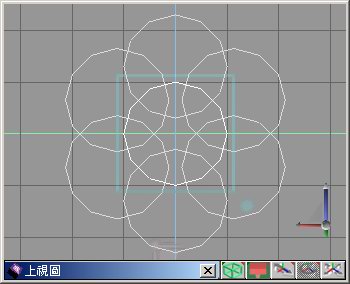

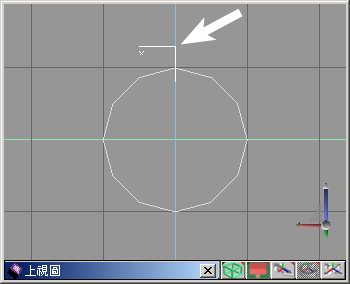

圖 13-1: 移動軸心位置	圖 13-2: 複製並擺設圓柱體

14. 使用聯集工具將所有圓柱體聯集為一個物件，製作出基面，如圖 14。這個基準面模型可以先儲存起來，再接下的操作中會重複的使用到。

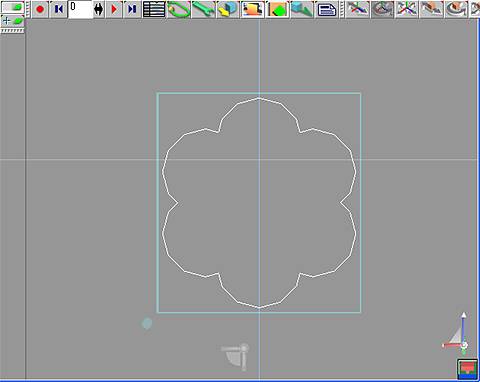

圖 14: 製作基面

15. 使用「螺旋工具」將基面延展製作一個 360 度的圓圈，並旋轉調整至正確位置，如圖 15。

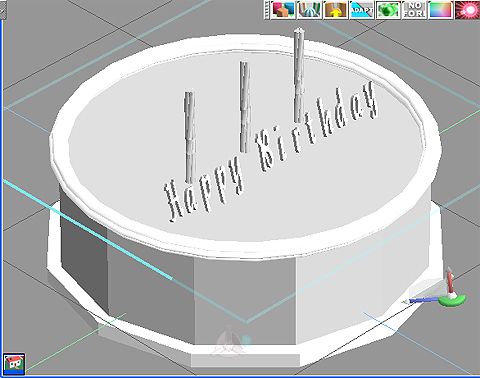

圖15: 製作 360 度的裝飾奶油

16. 接著就是蛋糕側邊周圍的裝飾花樣。同樣的利用剛剛的基面做出一個 180 度的螺旋，如圖 16-1，再還沒有退出螺旋編輯模式前，選擇螺旋最上方的節點作放大效果，至於放大多大就看各人滿意程度，如圖16-2。

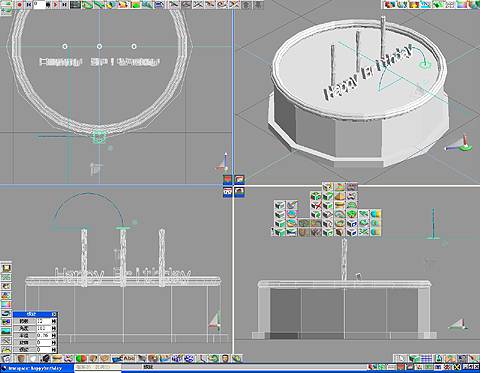

圖 16-1: 蛋糕側邊周圍的裝飾花樣

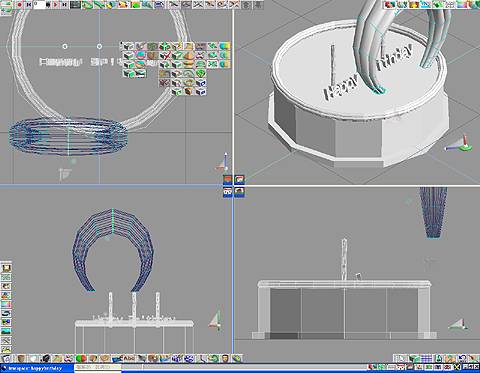

圖 16-2: 側邊裝飾花樣螺旋編輯
