trueSpace5 3D元件及魔力環

頁數：2/2

作者：猷他茶壺工作室編著

在黃褐色控制桿按下滑鼠左鍵並拖曳，可以改變側面區域的球面值，使邊線變得較為平滑(圖06)。在黃褐色控制桿按下滑鼠右鍵並拖曳，則可改變節數(圖07)。

圖07                                            圖08

在綠桿按下滑鼠左鍵並拖曳，將能調整圓柱體的底部角度(圖09 )，按下滑鼠右鍵並拖曳，則可改變側面的節數(圖10)。

圖09                                           圖10

最後，如果您在藍色鑽石按下滑鼠左鍵並拖曳，將能旋轉物件，若按下滑鼠右鍵並拖曳，則可使側面變大或縮小。

圖11

在元件處理完畢後，選取任何其他工具，或是在物件按下滑鼠右鍵，則魔力環將會消失，您也無法再次的使用魔力環於物件。在元件完工後，除非建立新的元件，否則魔力環不會再出現。

綜合元件面板

圖12

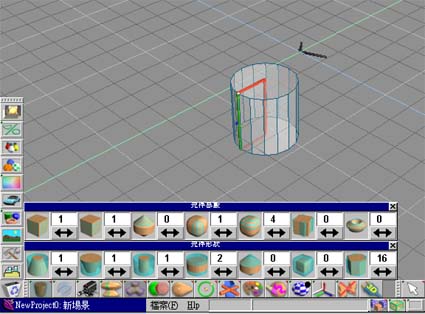

當您啟用魔力環時，在元件圖示上按下右鍵，可開啟綜合元件面板：元件參數及元件形狀面板，這二個面板與魔力環是有關聯的，當您在操控魔力環時，會發現面板上的值會跟著變化。
簡單的說，元件參數面板是用來定義元件角度及節數；而元件形狀面板則是與定義元件形狀及大小。
