低解析模型—龍

本書截錄自「trueSpace5 完全手冊」(碁峰出版)

作者：猶他茶壺
Page:1-4

適用版本：trueSpace5+
日期：2002/3/4


完成作品，加上光暈、光跡追蹤與 Primal Particle FX 效果

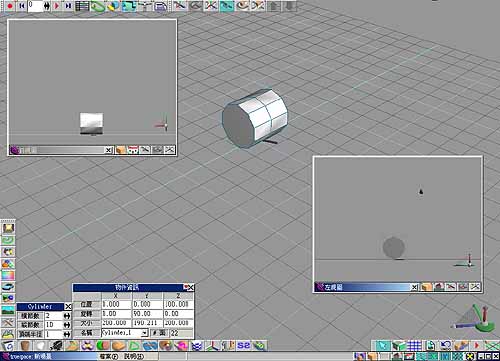

1. 先建立一個縱節數 10 的圓柱體，再將圓柱體朝 Y 軸旋轉 90 度，如圖 1。


圖 1 : 從一個圓柱體開始

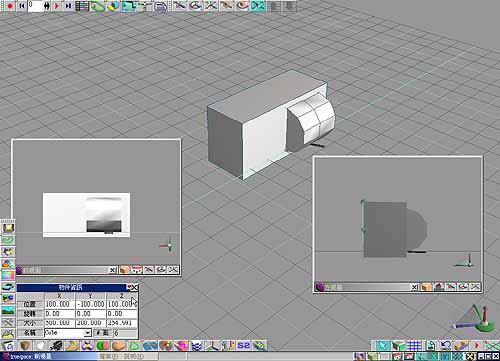

2. 再建立一個正方體，尺寸要大於圓柱體，並將它置於圓柱體的中央位置，如圖 2。


圖 2 : 加入正方體，準備將圓柱體切一半

　

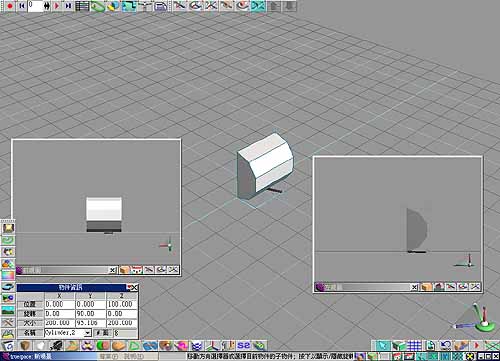

3. 接下來將它做布林運算，使圓柱體只剩下半圓形，如圖 3。


圖 3 : 進行布林運算

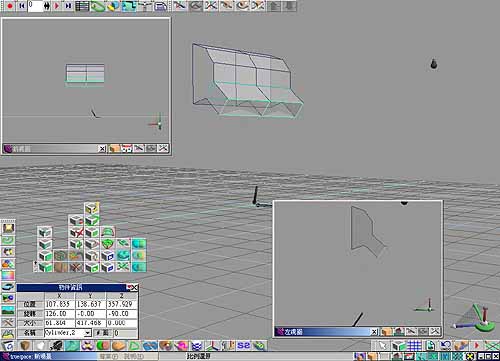

4. 按下滑鼠右鍵進入編輯模式，對半圓的頂面作延展的動作，再選擇旁邊下方的兩個面也做延展的動作，如圖 4。


圖 4 : 延展，準備製作腳

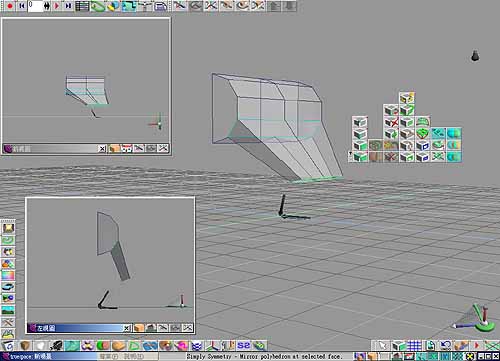

5. 去調整延展出來的面我們將讓它成為龍的雙腿，將面向下旋轉並且縮小向後面拉，如圖 5。


圖 5 : 調整延展面

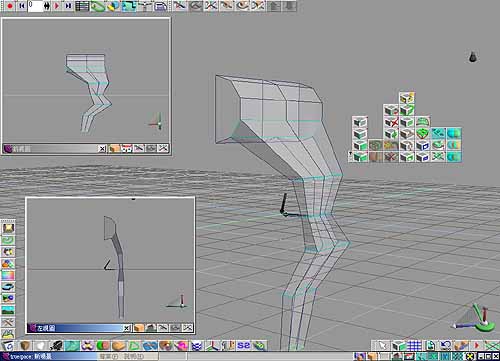

6. 再延伸一次，將面縮的更小，並且向前拉，如圖 6；依照這樣的動作將大腿的部份形狀拉出來，如圖 7。


圖 6 : 拉出大腿形狀


圖 7 : 拉出腿部形狀

7. 到此為止，先去做腿部的細修動作，移動它的頂點，將其置於恰當的位置，並調整整體的比例，做適當的旋轉與縮放，便可成為如圖 8 的樣子。

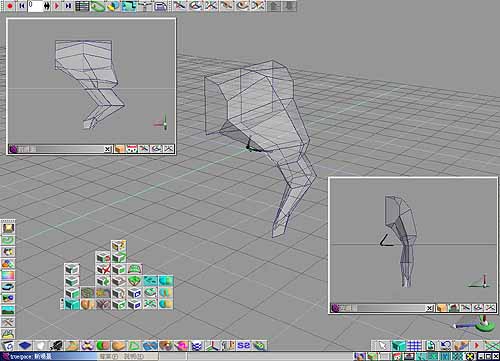

圖 8 : 編修腿部形狀

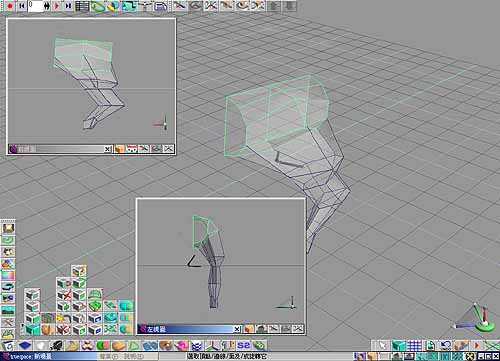

8. 選擇矩形選取工具，如圖 9，將腰的部份選取起來並微微向上抬起，讓等一下製作龍的身體時可以向上發展，如圖10。


圖 9 : 點編輯選取工具


圖 10 : 選取身體部位

　
