低解析模型—龍

本書截錄自「trueSpace5 完全手冊」(碁峰出版)

作者：猶他茶壺
Page:2-4

適用版本：trueSpace5+
日期：2002/3/4
9. 接下來可以製作龍爪的部份，一樣！利用延展工具做了延伸之後，再去個別的做點編輯及縮放，並再延伸一次成為腳掌的部份，如圖 11

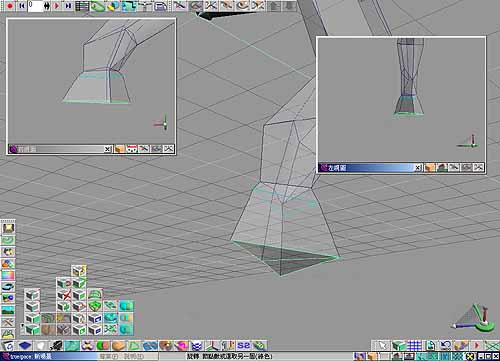

圖 11 : 選擇面，準備製作龍爪

10. 選擇其中一面，延展後縮小，如圖 12，然後再延展……以此類推，勾勒出爪子的形狀，如圖 13，接下來就照此模式將其他的龍爪做出，如圖 14。

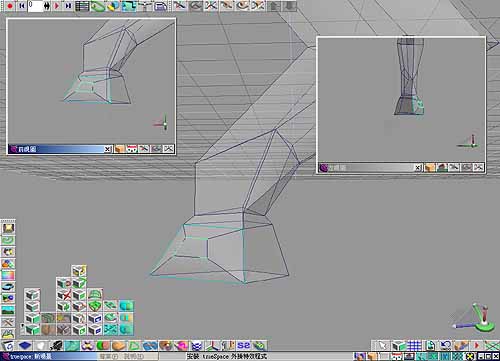

圖 12 : 使用延展，拉出龍爪

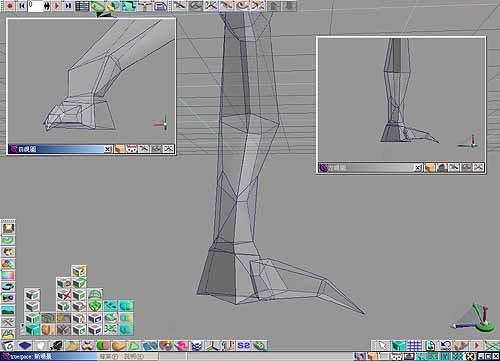

圖 13 : 完成一肢龍爪

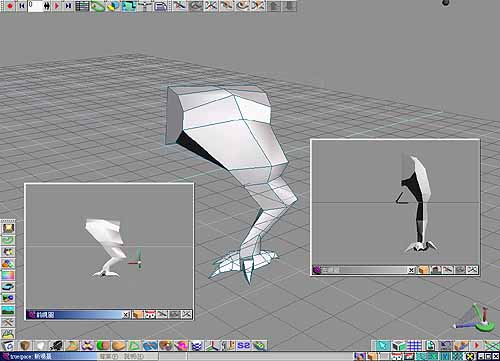

圖 14 : 完成腿部及龍爪

11. 接下來做龍的胸部，將腰部的前端向前延展五次，要注意的一點是，從左視圖看過去，絕對不能有偏向超過中線的面，如圖 15

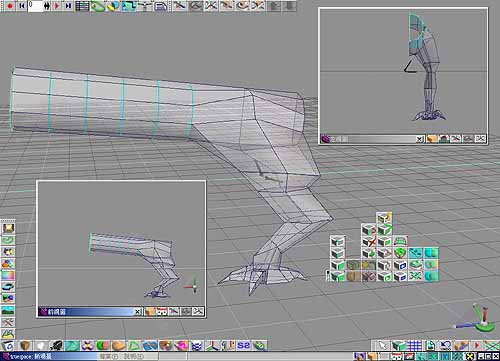

圖 15 : 延展，準備製作身軀

12. 利用矩形選取工具將第一個延展出去的面縮小並向上移動，如圖 16，將第二、三個面放大，縮放至適當比例，如圖 17，將第五個面縮小並壓扁，如圖 18。

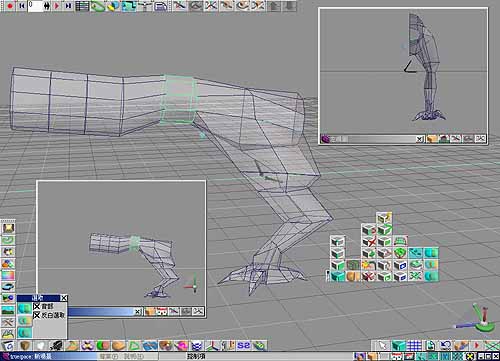

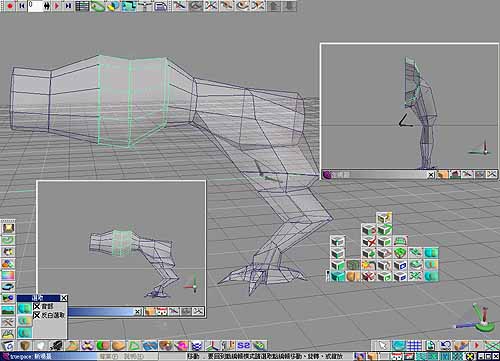

圖 16 : 調整身軀造型


圖 17 : 調整身軀造型

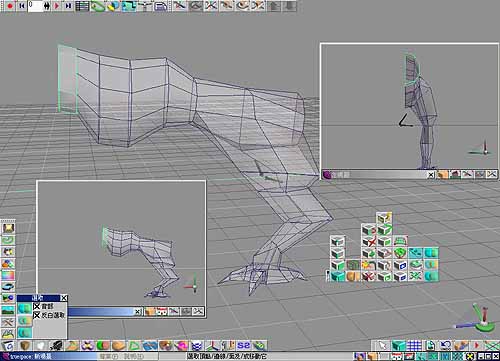

圖 18 : 調整身軀造型

13. 進入點編輯的階段，將胸部做略微的修飾，其中第四個延展面的上方第二個面要做得大一點，因為等下要將它延展做出翅膀的樣子，如圖19。

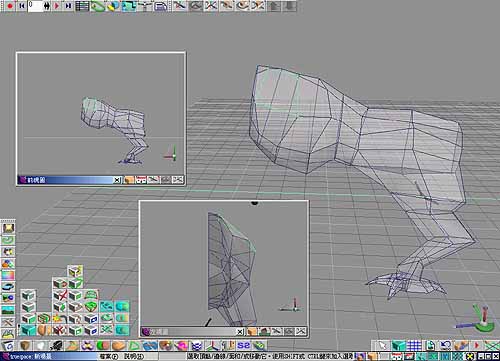

圖 19 : 調整身軀造型

14. 將剛才所說的面做延展，並旋轉使稜線對齊前方，如圖20；再順勢做縮放及延展，就可以形成翅膀的部份，如圖21。

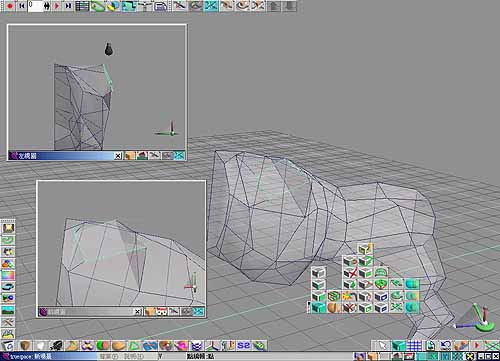

圖 20 : 準備製作翅膀

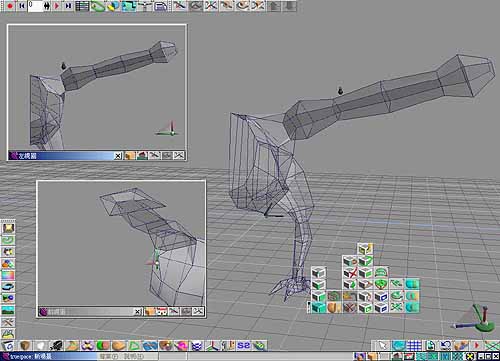

圖 21 : 延展，拉出翅膀

　

　
