低解析模型—龍

本書截錄自「trueSpace5 完全手冊」(碁峰出版)

作者：猶他茶壺
Page:4-4

適用版本：trueSpace5+
日期：2002/3/4
20. 現在要建立翅膀，先新增一個解析度 3 的平面，再利用點編輯的方式，將它置於兩個翅膀骨架的中間位置，如圖 32；其他的部份也一樣，做完之後就可以看到半條龍形出現了，如圖 33。

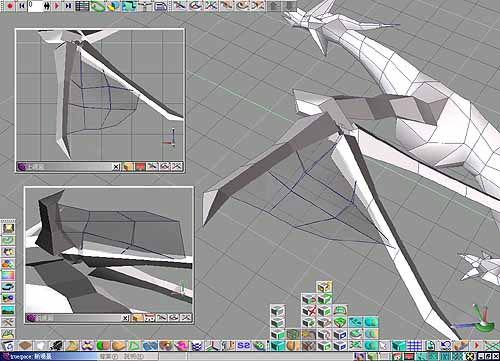

圖 32 : 利用平面製作羽翼

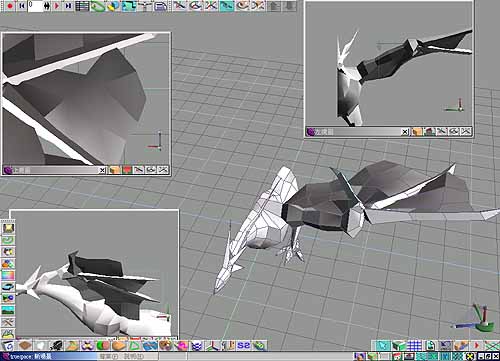

圖 33 : 龍體的半側完成圖

21. 將視窗移至龍的剖面那邊，如圖 34；您可以看到剖面有許多的線條，選擇一條線，按下 ”消除頂點” 按鈕，將它一條一條慢慢刪除掉直到完全刪除完畢，如圖 35；若是一次選擇完再刪除的話，那麼龍的形狀會變形

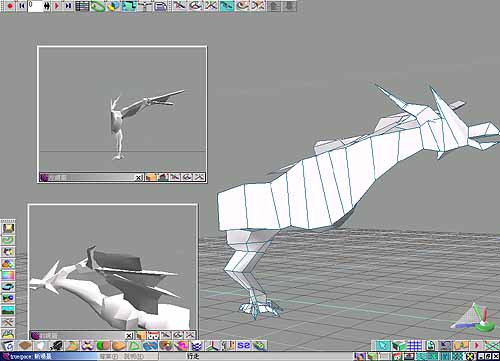

圖 34 : 側邊的線條

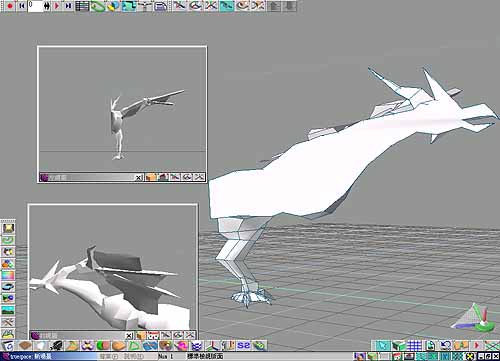

圖 35 : 利用消除頂點，消除側邊線段

22. 按下 ”安裝trueSpace 外掛特效程式” 按鈕，找到 SSymmetry.tsx 檔案，去安裝此外掛程式，圖示上便會出現類似兩個 SS 的圖示按鈕。

23. 選擇龍的剖面，再按下剛才載入的外掛按鈕，這時龍的另一半便會出現了，如圖36，您現在可以將原本的半邊刪除掉

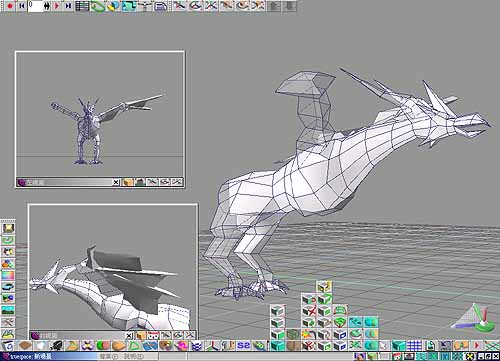

圖 36 : 利用 SSymmetry 鏡射龍體，完成圖

24. 按下 ”等位連結” 按鈕，將骨架與翅膀的部份連結起來群組化，按下 Ctrl+C 複製一份，再按下 ”鏡射” 按鈕，把它們移至適當的位置，這樣龍算是快完成了，如圖 37。

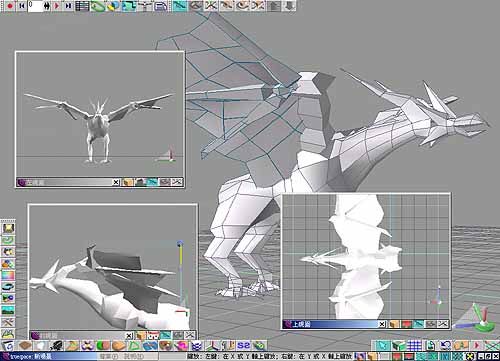

圖 37 : 鏡射翅膀及群組所有的物件

25. 現在處理尾巴的部份，先將尾部的多餘的線段刪除掉使其成為一個完整的面，如圖38；再將整個面選取起來做延展，延展完之後將面縮小、旋轉之後再延展一次，以此類推，尾巴便完成了，如圖 39；之後您便可好好的看看製作出來的成果了，如圖 40。

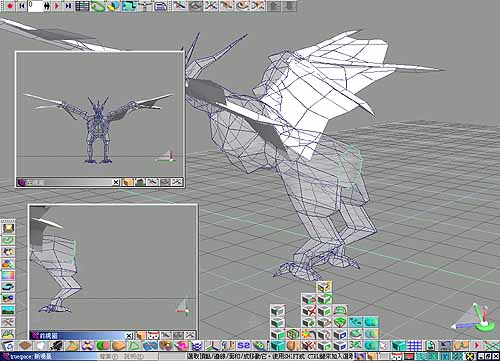

圖 38 : 選取尾部，準備製作尾巴


圖 39 : 延展後的造型


圖 40 : 完成低解析度的龍體

　
