人物動畫探討 - 2

骨骼篇：骨骼與皮膚系統

作者：猶他茶壺

適用版本：trueSpace5+

骨骼與皮膚編輯程序

在進行進階的編輯調整前，我們先了解一下『骨骼與皮膚的編輯緒』。此部份與反向關節編輯模式雷同，只是其多了肌肉上的調整。其一共分為四個狀態「編輯肌肉」模式->「編輯肌腱」模式->「編輯骨架」模式->「編輯自由度」模式等四種模式。

編輯肌肉模式

在貼上皮膚模型後，在任何 IK 連結點上按下滑鼠右鍵，可進入肌肉屬性編輯；或是選擇「編輯肌肉」工具，如圖 11。

圖 11 : 「編輯肌肉」工具及屬性面板

肌腱部位：肌腱是關節 (也就是 IK 連結點) 周圍的頂點；選定之後，IK 連結點及其所控制的頂點顏色為紅色，如圖 12。

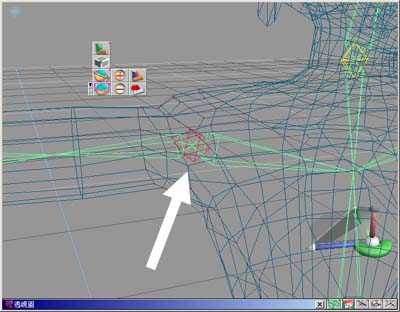

圖 12 : 肌腱部位

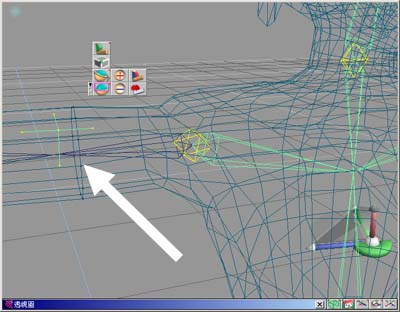

收縮肌部位：點選其他的骨骼，若為深藍色的骨骼及頂點，即表示此處為收縮肌，如圖 13。

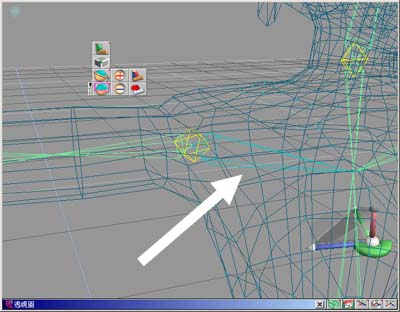

肌肉部位：點選另一側的骨骼，即為淺藍色的骨骼及頂點，即表示此處為肌肉，如圖 14。

請注意：在此模式下，您可以任選其他部位的骨骼，來檢查每一關節或骨骼所控制的頂點，這對您的骨骼調整上非常的有幫助。

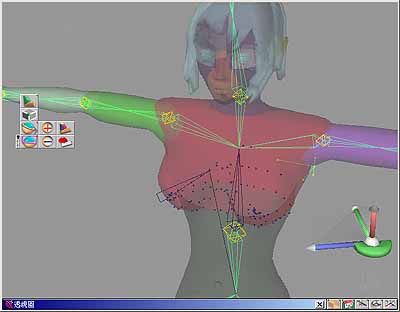

圖 15 : 選擇其他的部位

編輯肌腱模式

再次於 IK 連結點上按下滑鼠右鍵可進入「編輯肌腱」模式；或是選擇「編輯肌腱」工具，如圖 16。

圖 16 : 「編輯肌腱」工具及屬性面板

您可以選擇整個骨架上的任何 IK 連結點，其會顯示出此連結點二端的皮膚屬性及比率，您可以根據此調整；您也已從皮膚面板中更改其屬性。在此模式下，您也可以檢查骨骼與模型頂點分部的情形。

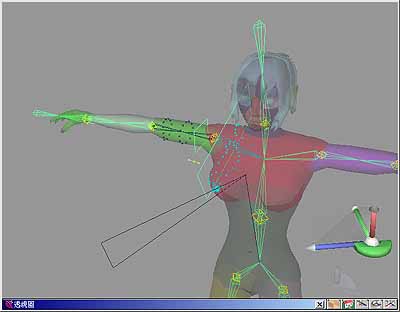

圖 17 : 編輯肌腱模式

編輯骨架模式

再次於 IK 連結點上按下滑鼠右鍵可進入「編輯骨架」模式；或是選擇「在皮膚內建構骨架」工具，如圖 18。

圖 18 : 「在皮膚內建構骨架」工具及屬性面板

此部份與前面所說的「編輯骨架」相同，您可以增加或移動骨架的 IK 連結點或分肢。

請注意：當進行此操作模式前，系統會刪除所有的 IK 動畫。所以當此操作前，模型若是有動畫的話，最好先行備份至模型資料庫中。

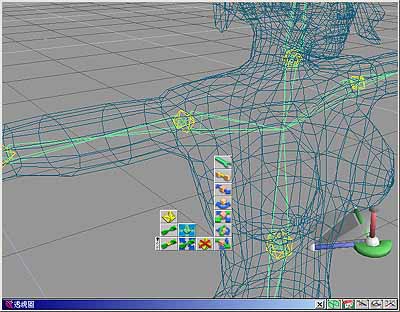

圖 19 : 編輯骨架模式

編輯自由度模式

再次於 IK 連結點上按下滑鼠右鍵可進入「編輯自由度」模式；或是選擇「編輯連結」工具，如圖 20。

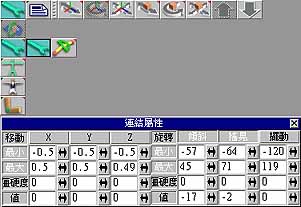

圖 20 : 「編輯連結工具」及屬性面板

自由度是控制模型的運動關節的轉軸。在自由度上您可以進行下列的操作：

• 增加自由度：自由度有二種模式，分別為移動 (X, Y, Z) 及旋轉 (傾斜, 搖晃, 擺動)，您可以根據關節運動的部位，適當的從「連結屬性」面板中加入自由度。但是不必要的自由度，會導致操作上的麻煩。
• 調整自由度：自由度的運動最大及最小值，可控制運動的活動範圍；可從自由度圖示上調整，或「連結屬性」面板中調整。
• 數值：滑鼠左鍵拖曳圖 21 箭頭所指的地方，分別藍色及紅色自由度調整基本動作的姿勢；亦可由「連結屬性」面板中調整。
• 旋轉自由度：滑鼠右鍵拖曳圖 21 箭頭所指的地方，可旋轉自由度至正常的運動軸像，這個操作非常的重要，千萬別忘記。

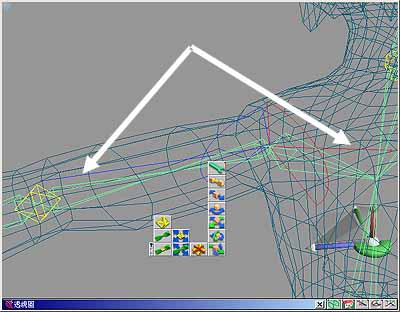

圖 21 : 自由度圖示

請注意：此操作與「編輯骨架」模式相同，操作時系統會刪除所有的 IK 動畫。所以當此操作前，模型若是有動畫的話，最好先行備份至模型資料庫中。

當您熟悉了上述的操作後，我們提供您幾個進階上的骨骼及皮膚的設定。
