人物動畫探討 - 2

骨骼篇：骨骼與皮膚系統

作者：猶他茶壺

適用版本：trueSpace5+

進階調整 - 皮膚網面拉扯

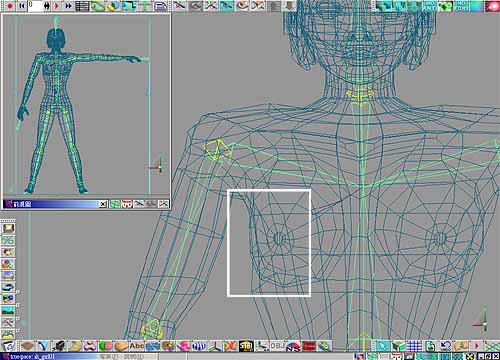

此階段剛完成，稍微調整您的動作，您可能會發覺關節自由度太過或不足、大腿與臀部的自由度不易調整，甚至皮膚網面拉扯的情形，如圖 22。接下來我們就來為各位說明如何消除此種情形的發生。

圖 22 : 隨動作的調整，肌肉拉扯的情形

Skill : 檢查骨骼與模型網面

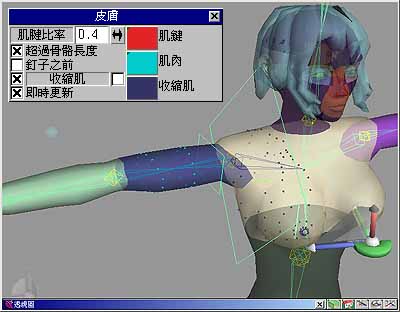

1. 我們進入「編輯肌腱」模式，如圖 23，可以發現此 IK 連結點的二端皮膚屬性分別為：淺藍色的頂點位置為手臂，屬性為肌肉；深藍色的頂點位置為胸部，屬性為收縮肌。當肌肉與收縮肌產生角度上的變化時，也就是手臂與胸部間產生夾角時。

圖 23 : 使用「編輯肌腱」模式檢查皮膚網面

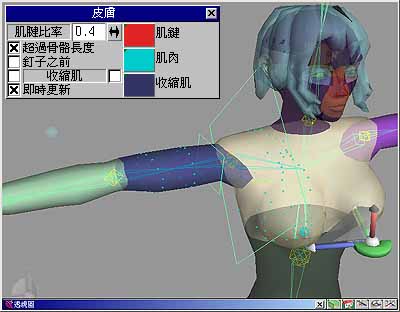

2. 您可以從「皮膚」面板上設定皮膚的屬性，如圖 24；收縮肌的選項都取消，即表示都將其調整為肌肉 (淺藍色的頂點)。

圖 24 : 設定肌肉的屬性

雖然已經都調整為肌肉的屬性，但是其還是會有肌肉擠壓上的問題。所以我們還是必須更進一步的解決此問題。

Skill : 增加 IK 連結點

增加一個 IK 連結點，就相當於增加了骨骼。每一根骨骼都分配到皮膚 (頂點) 作為控制，所以你只要適當的加入 IK 控制點，即可擺脫皮膚拉扯的困擾了。

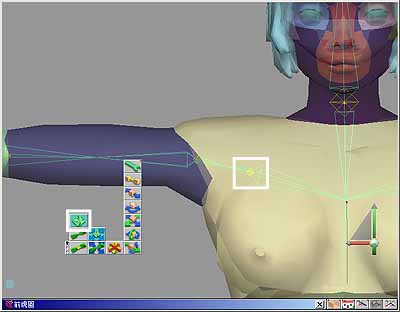

3. 進入「編輯骨架」模式，我們在圖 25 的位置加上一個 IK 連結點，選擇框取的工具加入 IK 連結點 (需搭配 Ctrl 鍵)。

圖 25 : 加入一 IK 控制點

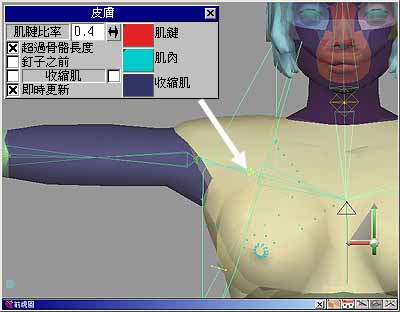

4. 再次進入「編輯肌腱」的模式，檢查此 IK 控制點及二端骨骼所控制的皮膚頂點，如圖 26。我們可以看出幾乎整個左上角的胸部頂點，都在此 IK 控制點的控制下。

圖 26 : 進入「編輯肌腱」的模式

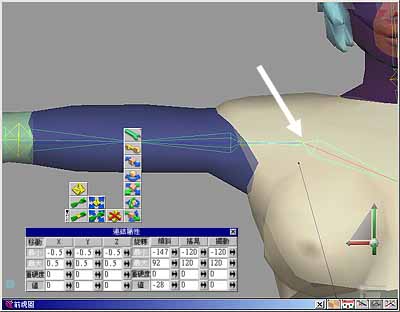

5. 如同前面我們提過，增加 IK 控制點或骨骼會增加操作上的複雜度。但是在本例中，我們可以進入編輯自由度模式，將此控制點的自由度關閉掉。沒錯，關閉此自由度，如同沒有增加任何 IK 控制點一般，手臂的運動還是靠原先的 IK 控制點；而此 IK 控制點控制了許多的皮膚頂點，因為關閉自由度，所以其也不會隨著旁邊的 IK 控制點而運動。

圖 27 : 關閉 IK 控制點

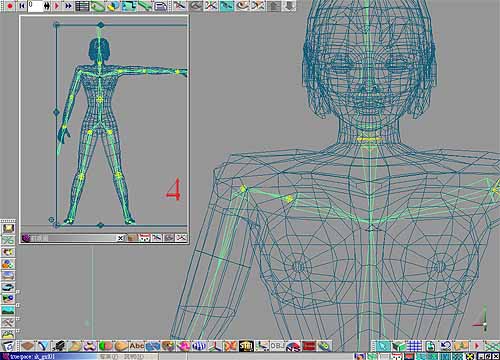

6. 此時在去調整人物的手臂，就不會造成前面圖 22 中的皮膚拉扯的情形了，如圖 28。

若是您遇到皮膚拉扯的情形，可以比照本例中的方式：

• 使用低解析度或組合式的模型。
• 將皮膚的收縮肌屬性設定為肌肉屬性。
• 適當的增加 IK 控制點或骨骼，將會拉扯的部位頂點，分配給這些 IK 控制點。

1•2•3•4•我要發表意見

作者：猶他茶壺

資料整理：仕冶資訊技術服務小組
