Displacedatplace

Displacedatplace可以由一張圖片產生3D的模型。轉換的效果有點類似凹凸貼圖，但是比凹凸貼圖更有真實感。可以用它來製作地形景觀、雕刻品及藝術花紋。

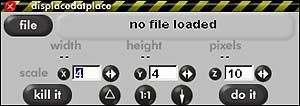

面板說明，如圖十九：

圖十九

• 檔案（File）：開啟檔案對話框，可輸入TIFF、TGA、BMP、JPG等格式。所載入的檔案必須為正方形的尺寸。
• 寬度、高度、像素（Width, Height, Pixels）：顯示所載入的影像檔案的資訊。
• 縮放（Scale X,Y,Z）：物件產生後的尺寸大小。
• 刪除（Kill It）：刪除選取物件。
• 三角等分（Triangulate）：選擇是否要產生三角等分物件。
• 比例（1:1）：設定所產生的物件要多接近影像檔案的比例。1:1是根據每個像素，1:8是根據每八個像素。
• 箭號（Arrow）：指定載入的影像檔案白色的程度，作為最高點或最低點。嘗試切換此選項，並比較其差異。
• 執行（Do It）：執行此外掛程式。

使用方法

先載入一張正方形的圖片，這張圖片必須是正方形的圖片，隨著影像檔案的大小，所產生的模型解析度也會有有所變化。如圖二十是我們選用的圖片，所產生的模型如圖廿一，再將原圖片貼在模型上，如圖廿二，圖片中我是使用平滑曲面的貼圖模式。圖廿三是根據岩石表面的圖片產生出岩石的模型，然後再將岩石的貼圖，貼到岩石模型上，這跟Landmass所產生的地形是完全不同的味道。

圖二十　

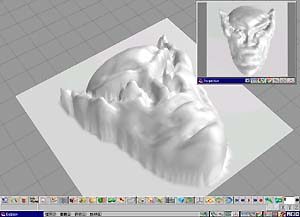

圖廿一

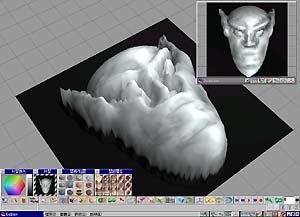

圖廿二

圖廿三

使用Displacedatplace並沒有辦法完全的取代模型工具所建立的模型，但是我們可以利用它來很快速的建立一個雛型，再使用變形或雕塑表面工具來進行修飾，然後再將原圖貼在模型上，所產生的效果會比利用單純的凹凸貼圖方式來的真實。

Coolpower2中還有好幾樣平常在工作上常用的工具，好比說superobject，可以產生較圓滑的模型；Coolmirror可以根據指定的軸向進行鏡射；Lightfx可以將泛光燈或是聚光燈進行陣列的排列，讓產生的光線效果更自然，也更真實。下次我們再繼續為您介紹trueSpace的其他外掛程式。
