ILLUSION 功能介紹〈二〉

page:6-2
作者 : 猶他茶壺
發表日期 : 2001/4/31

偏向板 - Deflector

在介紹偏向板 (Deflector) 之前先來說明這此項功能的用處。首先，想像一下當一塊隕石掉落到地面時，爆破的同時會有碎片彈出，偏向板功能就是讓您製作出彈出的效果。接下來，就是這項功能的操作步驟。

　


圖 10 : 碰撞工具 - 偏向板

　

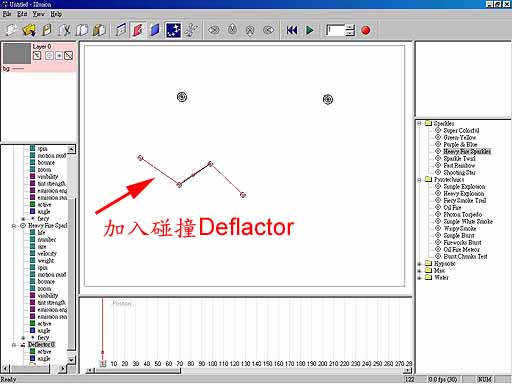

圖 11 : 加入碰撞 - 偏向板

　

1. 首先，按下 ILLUSION 的工具列中的紅色按鈕 (Add Deflactor)，如圖 10。然後，再到工作舞台中去拉出您要碰撞的位置，這跟 Add Point 的方式相同，如圖11 (我以白色的背景顏色較為明顯)。完成之後我們點選一下 PLAY 後就會像圖 12 及 13 的樣子，在左邊是有加偏向板的樣子，右邊則沒有。


圖 12 : 加入及未加入之差異


圖 13 : 加入及未加入隻差異

隱藏板 - Blocker

在介紹隱藏板 (Blocker) 之前先來說明這二項功能的用處。想像液體從上流到桶子內，在桶子內的液體需要被隱藏起來，隱藏板可以說是一種遮蔽作用。接下來，就是這項功能的操作步驟。


圖 14 : 隱藏板工具


圖 15 : 隱藏板效果

2. 而隱藏板的選項開關在偏向板的右邊那塊藍色的板子 (圖14)，在這隱藏板的運用方法和偏向板的運用方法是一樣，都是用Add Point的方式。在圖 15 就是用隱藏板作出來的效果，其中左邊的分子有遮罩，右邊沒有。在圖 16 並未加隱藏板，圖 17有加隱藏板的效果。

　


圖 16 : 未加上隱藏板效果


圖 17 : 加上隱藏板效果

　
